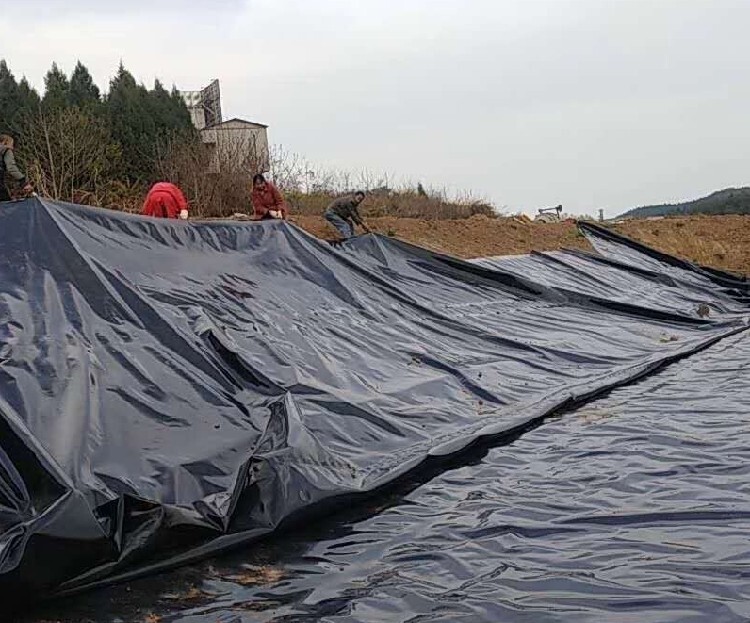

防滲膜的鋪設(shè)
1. 鋪設(shè)防滲膜前應(yīng)由土建工程相應(yīng)的合格驗(yàn)收證明文件。
2. 防滲膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸，然后按實(shí)際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號(hào)，詳細(xì)記錄在表格上。
3. 鋪設(shè)防滲膜時(shí)應(yīng)力求焊縫少，在質(zhì)量的前提下，盡量節(jié)約原材料。同時(shí)也容易質(zhì)量。
4. 膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于大坡度，即沿坡度方向排列。
5. 通常在拐角及畸形地段，應(yīng)是接縫長(zhǎng)度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。
6. 防滲膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時(shí)，應(yīng)盡量拉緊，鋪平。
7. 防滲膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動(dòng)工具等，凡能對(duì)防滲膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對(duì)膜造成意外損傷。

防滲膜配套錨固體 HDPE 土工膜配套錨固體是為 HDPE 土工膜 終端與砼錨固連接配套的型材。 HDPE 土工膜配套錨固體是采用德國技術(shù)制造，采用三頭流線型壓入錨固設(shè)計(jì)，施工錨固可靠，與土工膜焊接牢固可靠，工程穩(wěn)定性好。 HDPE 土工膜配套錨固體可與聚乙烯丙綸復(fù)合防水卷材或承載防水卷材配合使用組成高可靠性的復(fù)式終端連接。

土工膜的焊接
1.熱鍥焊機(jī)焊接工序分為：調(diào)節(jié)壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接檢查 裝膜入機(jī) 啟動(dòng)馬達(dá) 加壓焊接。
2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時(shí)在焊接前清理干凈。
3.每天焊接開始時(shí)，在現(xiàn)場(chǎng)先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機(jī)現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn),試樣合格后,便可用當(dāng)時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時(shí)刻、環(huán)境溫度。熱鍥焊機(jī)在焊接過程中，需隨時(shí)注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況對(duì)速度和溫度進(jìn)行微調(diào)。
4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。
5.在遇上土工膜長(zhǎng)度不夠時(shí)，需要長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。
6.相鄰?fù)凉つず缚p應(yīng)盡量錯(cuò)縫搭接，膜塊間形成的結(jié)點(diǎn)，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點(diǎn)處應(yīng)用擠壓焊機(jī)加強(qiáng)。
7.焊膜時(shí)不許壓出死折，鋪設(shè)HDPE土工膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。
8.當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200℃時(shí)，要用干凈的布或棉紗撣掉再焊，必要時(shí)應(yīng)重新打磨，切忌用手擦試。
9.當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時(shí)，處理后再進(jìn)行焊接。
10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外。
11.溫度低于5℃時(shí)，按照規(guī)范要求不應(yīng)施工，如果施工的話，焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理。
12.擠壓焊接機(jī)在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴(yán)重時(shí)應(yīng)及時(shí)更換滑塊，以免損傷膜面。
13.土工膜在焊接時(shí)應(yīng)該采用穩(wěn)壓性能好的發(fā)電機(jī)供電，在特殊情況下采用當(dāng)?shù)赜秒姇r(shí)，使用穩(wěn)壓器。

近年來新材料行業(yè)的發(fā)展，演變出一種又一種的防水材料，防滲膜就是其中一種。防滲膜是以高密度聚乙烯為原材料所生產(chǎn)出的一種土工合成材料所以也叫聚乙烯土工膜，主要是乳白色半透明至不透明以及黑色的熱塑性樹脂材料。因防滲膜有較高的彎曲度和可塑性，并且有一定的韌性，機(jī)械強(qiáng)度高被廣泛應(yīng)用在魚塘、蝦塘、人工湖、蓄水池、水庫、沼氣池、垃圾填埋廠等防滲、防漏工程上。

防滲膜的使用年限很長(zhǎng)，并且有很強(qiáng)的耐候性可適應(yīng)不同的土壤環(huán)境。能在防滲工程上起到集防滲與隔離于一體，同時(shí)具備排水和加筋等功能。由于其抗拉伸能力高，適用范圍廣，耐老化性能好質(zhì)量穩(wěn)定，近年來在很多底部防滲工程上會(huì)見到防滲膜的身影。于此同時(shí)，也慢慢市面上產(chǎn)生出一些假冒偽劣產(chǎn)品以次充好，在采購過程中如若不慧眼識(shí)珠，將會(huì)使工程質(zhì)量大打折扣。尤其是涉及到民生工程，所造成的結(jié)果將不堪設(shè)想，所以一定要嚴(yán)把防滲膜的質(zhì)量關(guān)，工程質(zhì)量。

土工防滲膜現(xiàn)在在市場(chǎng)上的使用率是非常的高的，防滲膜的性能非常的，有著很好的耐開裂性以及耐腐蝕性。防滲膜的使用壽命也是非常長(zhǎng)的，并且有著很廣泛的使用范圍，因?yàn)榉罎B膜的性能很，所以很多用戶都愿意使用土工膜。土工膜與土工布復(fù)合在一起又稱為復(fù)合土工膜或者防滲土工布，其結(jié)構(gòu)形式分為一布一膜、兩布一膜、三布兩膜等，如果我們購買防滲膜時(shí)需要根據(jù)使用場(chǎng)景工程需要，及設(shè)計(jì)圖紙來合理選擇適合的材料及規(guī)格厚度。不同的規(guī)格根據(jù)生產(chǎn)用料價(jià)格也差別很大。
