秦皇島swl5螺桿升降機結構圖 升降器電機功率 減速機高速度 軸端定制
①負重選擇
SWL0.2:（可負載100KG，慢速負載100KG，高速負載60KG）
SWL0.5:（可負載250KG）
SWL1:(可負載500KG）
SWL2: (可負載1000KG）
注：上面各型號有對應鏈接，本鏈接只放0.2T升降器，如果需要其它型號請點上面各個型號。
②結構形式
一型--絲桿做軸向運動，帶動法蘭或平臺升降（絲桿移動時分旋轉和不旋轉型。有平臺固定，絲桿不轉只升降。沒有平臺，絲桿轉動）。
二型--絲桿做旋轉運動，螺母座軸向運動，絲桿只轉不升降，帶動外銅螺母升降。
③裝配形式：A型-絲桿或螺母向上移動，安裝在底角上面
B型-絲桿或螺母向下移動，安裝在底角下面
④選擇減速比:【4.5:1】、【18:1】。2種速比任選一種，4.5:1升降速度快，適合手搖。18:1慢，適合電機帶動。

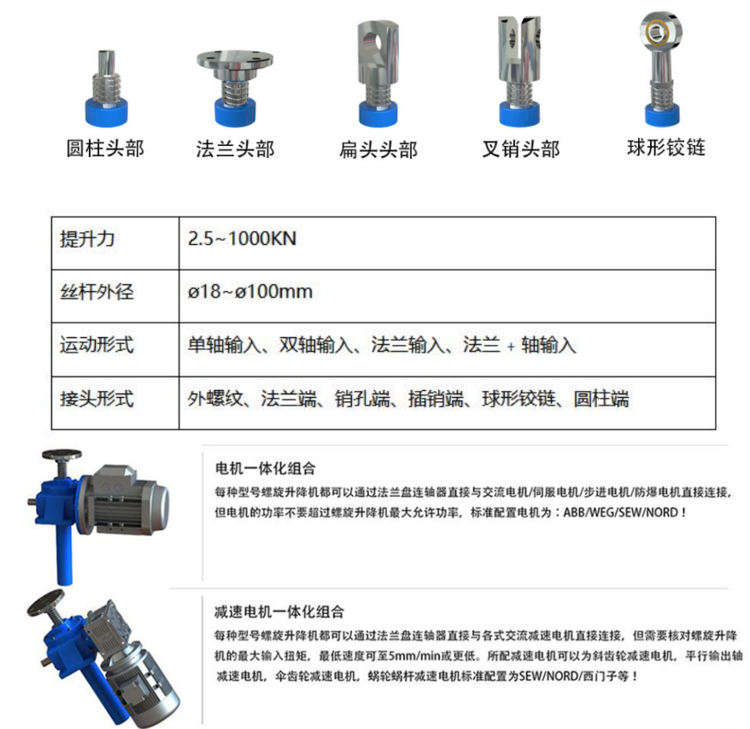

⑤確認絲桿頭部:【法蘭型】、【圓柱型】、【螺紋型】、【軸端特殊定制】 四種頭部 任選一種。其中，法蘭型配法蘭，圓柱型為絲桿加工出來原本的樣子，螺紋型配特殊螺紋部件，軸端特殊定制按照客戶要求加工（軸端訂制時請客戶提供詳細的要求)。
⑥確認絲桿長度及防護形式:絲桿長度現有280的規格，其他100-2000毫米長可以按客人要求定制，可加長也可減短。防護形式有防旋轉型和帶防護罩型。
二、0.2T升降器尺寸：
①絲桿尺寸：直徑18毫米，長度可定制，長2米。
絲桿螺距頭數導程：螺距4，頭數1，導程4，絲桿轉一圈升高4毫米。
絲桿行程=絲桿總長度-100（單位：毫米）
絲桿材料：45鋼 45鋼發黑電鍍等處理 不銹鋼 等
配手輪時：手輪每轉一圈，絲桿升高0.89毫米。
配電機時：電機軸每轉一圈，絲桿升高0.222毫米。
②配電機：一般扭矩7N.M 功率40W 極限大功率200W
③黑色方殼尺寸：72X80X60毫米
