一、雙向伸縮貨叉的用途

      雙向伸縮貨叉是一種能夠雙向伸縮[或雙向移動、雙向移載]的貨叉，可輕松將物料從一側移載至另一側，常與堆垛機[或提升機構]配合，同時使用，故名“堆垛機雙向伸縮貨叉”，簡稱雙向伸縮叉，別名：雙向伸縮牙叉、雙向移載貨叉等，它可與生產系統、企業管理系統對接，采用計算機及條形碼技術[編碼器]，實現信息智能化管理和運營！

      二、雙向伸縮貨叉的分類

      雙向伸縮貨叉有多種結構分類，如，單伸位結構[或單深位結構]、雙伸位結構[或雙深位結構]、傳統的齒輪齒條鏈輪鏈條組合傳動結構、重復定位精度比較高的純齒輪齒條傳動結構、載荷量比較輕的同步帶傳動結構等，還有單組叉臂立運行的單列式運行結構[也稱單指式或單臂式]、兩組叉臂組合運行的雙列式運行結構[也稱雙指式或雙臂式]、多組叉臂聯合運行的多叉聯動結構等！

      不同的結構類型，適用環境也有所不同,采用的材料也有不同,如：高溫爐作業的高溫環境,冷庫作業的低溫環境,用于醫藥、電子行業的全封閉的無塵環境[包括萬級潔凈環境、千級潔凈環境、百級潔凈環境]等，使用的材料有：防水防銹耐腐蝕抗高低溫的不銹鋼材料、耐磨性能與抗彎強度比較高的碳鋼材料、質量輕強度高的鋁合金材料等等！

      三、雙向伸縮貨叉的構造原理

      雙向伸縮貨叉一般是由上叉體[上叉臂]、中叉體[中叉臂]、下叉體[固定叉體或固定叉臂]等三節叉體組成，也就是常說的單伸位結構[或單深位結構]，再配以導向滾輪、齒輪齒條、鏈輪鏈條、導向滑塊、接近開關[中位開關]、行程開關]限位開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等上百個部件構成的一個完整的伸縮機構，下叉體[固定叉臂]安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體[上叉臂]再?gòu)闹虚g叉體[中叉臂]的中點繼續向外延伸！如果是雙伸位結構[或雙深位結構]，那就在單伸位結構[或單深位結構]的基礎上，再增加一段或一節叉體，使上叉體[或上叉臂]能夠伸出更遠的距離！

      四、雙向伸縮貨叉的長度設計

      雙向伸縮貨叉的長度是根據移載物[或托盤、料盤]的大小、移載距離[行程]的長短來確定的，上叉體的長度一般是與料盤的尺寸相吻合的，如果行程[或移載距離]達不到要求，可以適當增加下叉體的長度來彌補行程的不足，但如果場地空間受到限制，無法增加叉體長度的，那就只能再增加一節或一段叉體，采用雙伸位結構[或雙深位結構]的，也就是四節式伸縮貨叉！

      五、雙向伸縮貨叉的行程安排

      雙向伸縮貨叉的行程[就是移載距離]是由叉體的長度、貨叉的結構來決定的，叉體長度越長，行程[移載距離]就越大，叉體的段數或節數越多，行程[移載距離]也越大，如：?jiǎn)紊煳唤Y(jié)構[或單深位結構]的貨叉，也就是三節式，它行程僅略大于貨叉的自身長度，而雙伸位結構[或雙深位結構]的，也就是四段式或四節式，它的行程或移載距離是叉體自身長度的兩倍多！

      六、雙向伸縮貨叉的撓度控制

      撓度指的是貨叉展開后的下垂度，它分空載撓度和滿載撓度，空載撓度的大小能直接體現出貨叉的加工精度和裝配精度，滿載撓度則與叉體的材料強度、載荷量的大小、叉體的自身長度、移載距離[行程]、貨叉的整體高度等，都有直接的因果關系，也就是說叉體自身長度越長，它的下?lián)隙染蜁?huì)越大、行程越大撓度就會越大，貨叉的高度[厚度]越小[或越薄]，撓度就越大，因此，非必要就不要壓縮貨叉的整體高度，盡量避免長期超載，采用二次鍛打的材料效果更佳！

      七、雙向伸縮貨叉的額定載荷

      雙向伸縮貨叉在負載方面，除了叉體自身需要具備相應的承載量外，導向滾輪[滾動軸承、凸輪]也需要有相應的要求，不同的負載要求，所選擇的導向滾輪[滾動軸承、凸輪]大小也不一樣，要能滿足或達到載荷要求，其它配件也須滿足載荷條件，如：齒輪齒條、鏈輪鏈條等！

      八、雙向伸縮貨叉進叉高度的限制

      雙向伸縮貨叉在額定載荷情況下除了對叉體的長度、行程、撓度等方面具有一定的要求外，進叉高度[厚度]也具有一定的限制，在高密度立體倉儲中，物料下方的預留空間不會是很大的，貨叉的進叉高度[厚度]都具有一定的要求了，高度[或厚度]太高[或太厚]就插入不了，或抬升時會有干涉，高度[厚度]過小或太薄就會影響叉體的承載能力，且容易變形，不利于貨叉的正常運行，所以合理使用預留空間尤為重要！

      九、雙向伸縮貨叉應用范圍

      雙向伸縮貨叉廣泛應用于自動化立體庫、智能倉儲系統中，也大量用于現代智能制造業，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫藥衛生、新能源制造、電子工業、化工原料、造紙工業、文化教育、食品飲料、印鐵包裝等各個領域！

      下列圖片為各種結構類型的雙向伸縮貨叉，供您參考！

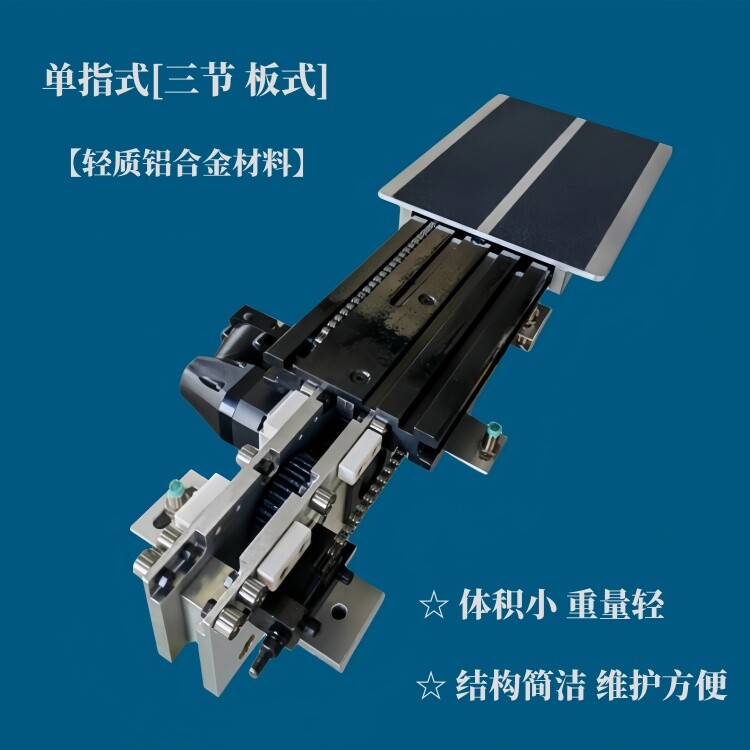

【上圖】單列[單指式] 三節[三段式] 雙向伸縮貨叉

【上圖】單列[單指式] 三節[三段式] 增程型 雙向伸縮貨叉

【上圖】三節[三段式] 窄體寬載面[寬截面] 雙向伸縮貨叉

【上圖】三節[三段式] 寬體寬載面[寬截面] 雙向伸縮貨叉

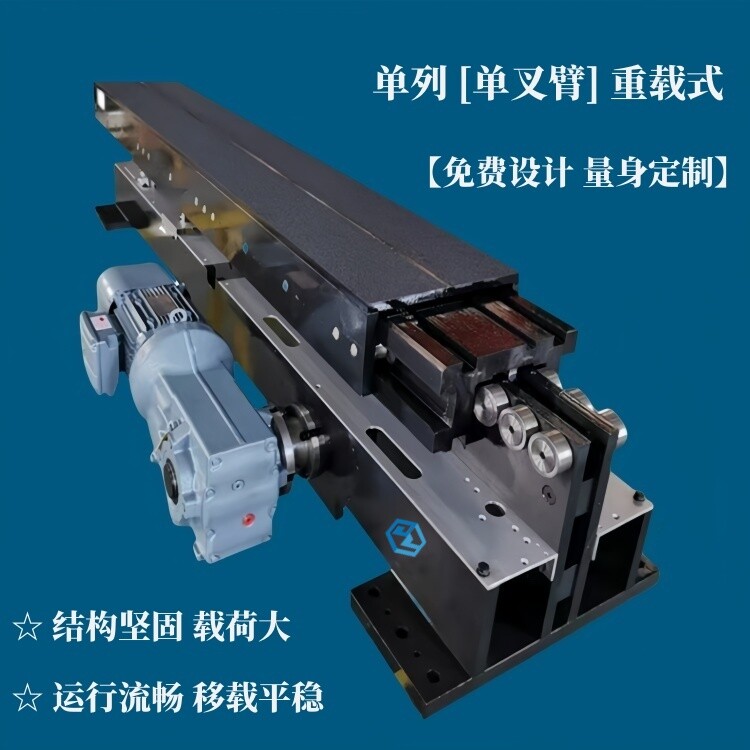

【上圖】單列[單指式] 三節[三段式] 重載式 雙向伸縮貨叉

【上圖】單列[單指式] 三節[三段式] 重量型 雙向伸縮貨叉                            [馬鞍山工廠]

【上圖】雙列[雙指式] 單伸位[單深位] 雙向伸縮貨叉                                       [馬鞍山工廠]

【上圖】雙列[雙指式] 單伸位[單深位] 不銹鋼 雙向伸縮貨叉

【上圖】雙列[雙指式] 單伸位[單深位] 小截面[窄截面] 雙向伸縮貨叉

【上圖】雙列[雙指式] 單伸位[單深位]  雙向伸縮貨叉

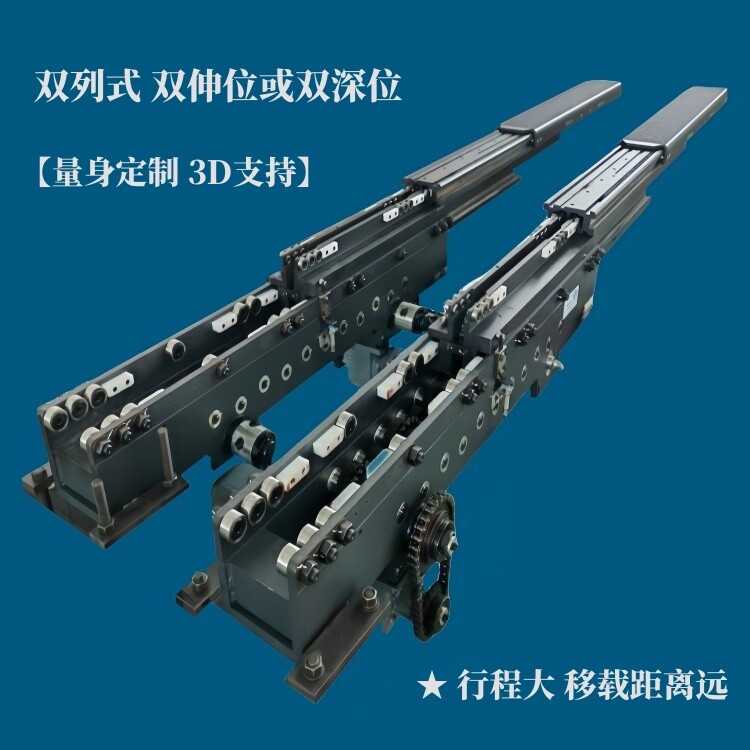

【上圖】雙列[雙指式] 雙伸位[雙深位] 雙向伸縮貨叉

【上圖】雙列[雙叉臂] 雙伸位[雙深位] 雙向伸縮貨叉
