一、基本概述

    堆垛機伸縮貨叉是一種物料移載或搬運機構，簡稱：伸縮貨叉、堆垛機貨叉等，又名：堆垛機移載貨叉、堆垛機雙向伸縮貨叉等，它是堆垛系統的重要組成部分，具有靈活的雙向伸縮功能、準確的限位功能、強大的載荷能力，可根據控制系統發出的指令，通過電機的驅動，實現對不同高度、不同位置的貨物進行精準(zhun)定位和搬運，廣泛應用于立體庫、智能倉儲系統中！

    二、1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉主要技術參數

    [1].托盤規格：1200mmx1000mm、1200mmx1200mm

    [2].額定載荷：1000kg

    [3].負載上限：額定載荷+30%

    [4].叉體長度：1200mm

    [5].單伸行程：1350mm

    [6].行程余量：30～50mm

    [7].定位精度：±2～3mm

    [8].空載撓度：≤2mm

    [9].滿載撓度：≤15mm

    [10].空載速度：50m/min

    [11].滿載速度：30～40m/min

    [12].空載加速：1m/sx[可調]

    [13].滿載加速：0.5m/sx[可調]

    [14].輸出轉速：79rpm/min

    [15].制動電壓：220v/380v

    三、1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉常用配置

    [1].叉體材料：42CrMo（經過二次鍛打）

    [2].滾動軸承：IKO或KIS

    [3].傳動鏈條：桂盟鏈條

    [4].導向滑塊：UPE分子

    [5].扭力限制器：Mikipulley

    [6].限位開關（行程開關）：D4MC-5020-Nomron

    [7].中位開關（接近開關）：NBN4-12GM40-E2 P+F

    [8].編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾）

    [9].動力配置：SEW R37 1.2kw變頻電機（也可采用臺達、三菱、西門子、步科、松下、匯川、精研等品牌的伺服電機）

    [10].整體重量：285kg/套（含電機、減速機）

    四、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉生產制造企業，擁有完整的質量管理體系[榮獲數十項專利證書]、豐富的設計經驗、雄厚的加工實力，自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力,是業內較具規模的實體工廠！

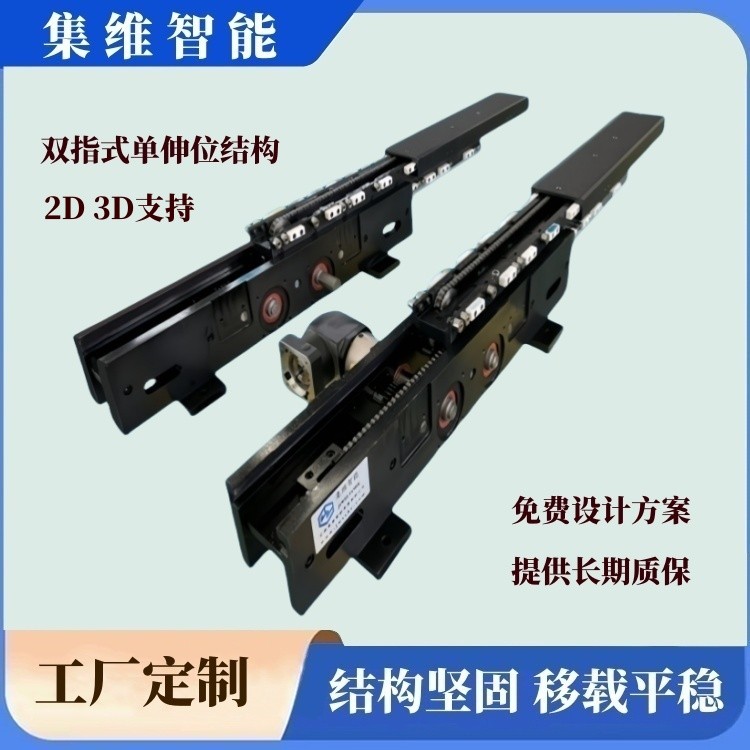

【上圖】1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉（結構展示圖）1

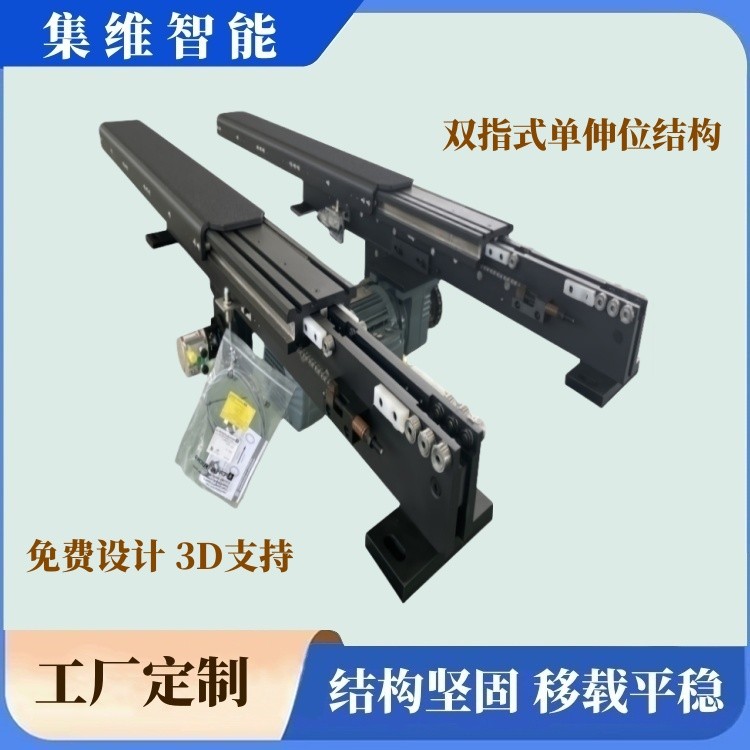

【上圖】1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉（結構展示圖）2

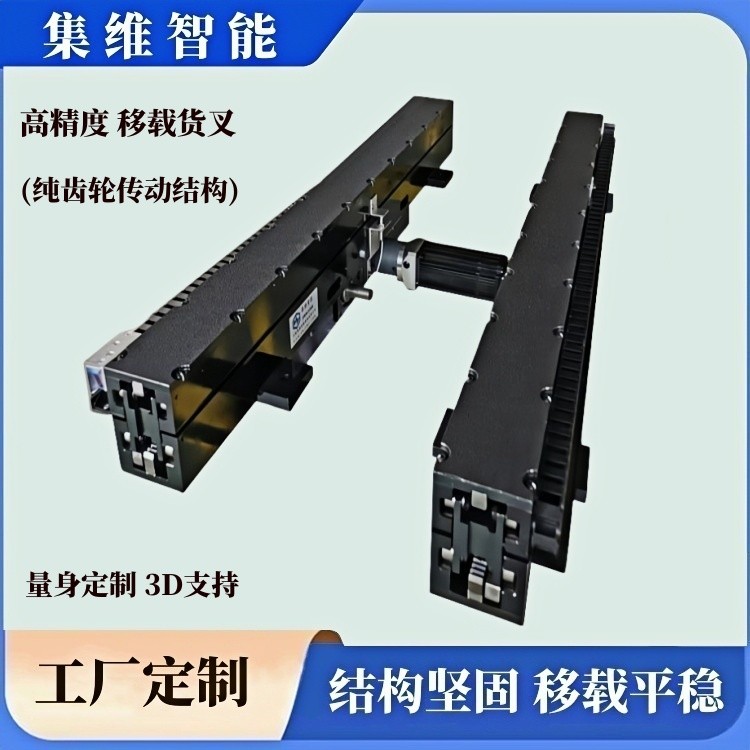

【上圖】1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉（結構展示圖）3

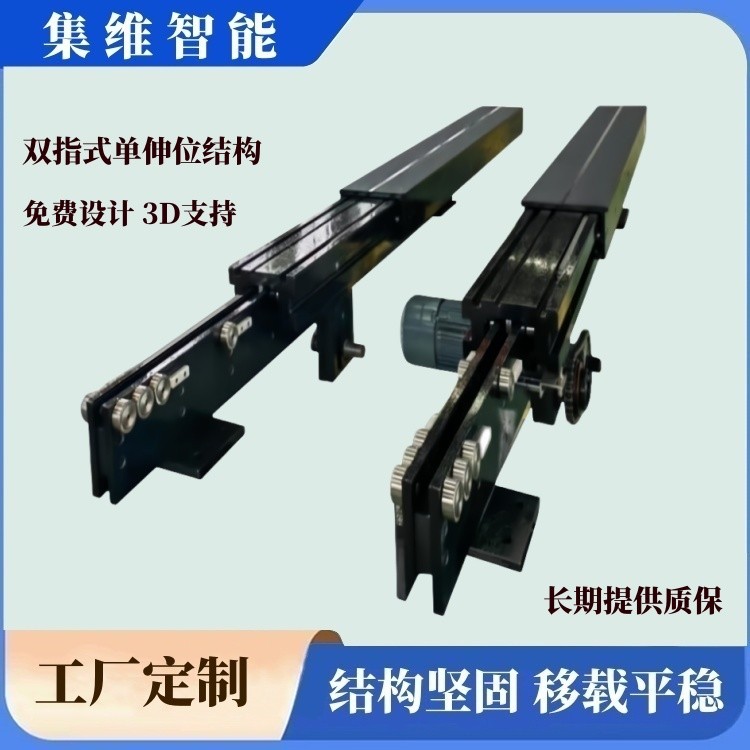

【上圖】1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉（結構展示圖）4

【上圖】1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉（結構展示圖）5

【上圖】1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉（結構展示圖）6

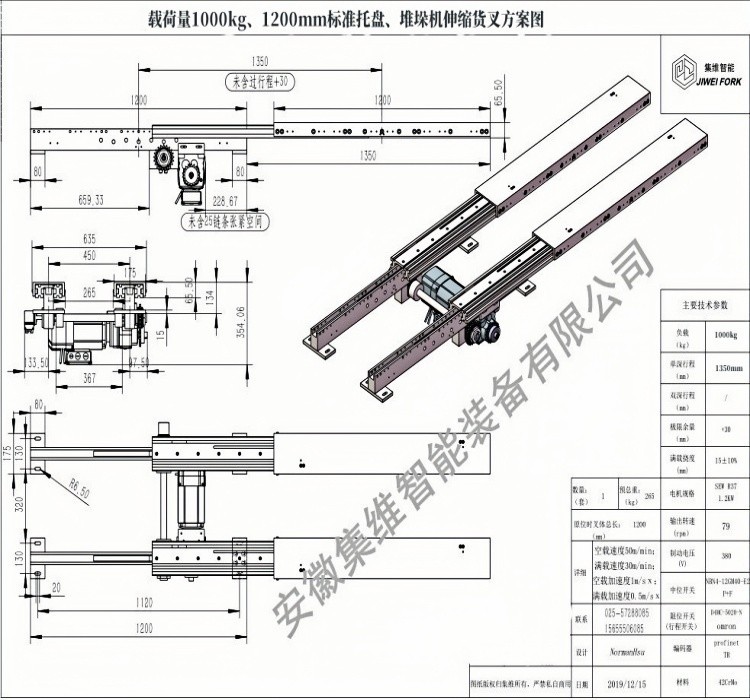

【上圖】1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉（方案圖）

【上圖】AHJW集維品牌_1200mm標準托盤_載荷量1000kg_堆垛機伸縮貨叉（優勢簡介）

【上圖】集維工廠（資質證書）

【上圖】集維工廠（外景）
