一、堆垛機雙向伸縮貨叉的用途

      堆垛機雙向伸縮貨叉是一種能夠雙向伸縮[或雙向移動]的移載機構，簡稱：堆垛機貨叉、伸縮貨叉[或雙向伸縮貨叉]，又名：移載貨叉[或雙向移載貨叉]等，通過的傳感器和控制技術，實現對貨物的位置、姿態等精[zhun]定位和控制，輕松將物料從一側移載至另一側，廣泛應用于立體庫、智能倉儲、自動生產線系統中！

      二、堆垛機雙向伸縮貨叉的分類

      堆垛機雙向伸縮貨叉有多種結構分類，如：由三節叉體組成的單伸位結構[或單深位結構]、由三節叉體組成的雙伸位結構[或雙深位結構]、傳統的齒輪齒條鏈輪鏈條組合傳動結構、重復定位精度比較高的純齒輪齒條傳動結構、載荷量比較輕的同步帶傳動結構等，還有單組叉臂立運行的單列式運行結構[也稱單指式或單臂式]、兩組叉臂組合運行的雙列式運行結構[也稱雙指式或雙臂式]、多組叉臂聯合運行的多叉聯動結構等！

      另外，不同的環境，貨叉采用的材料也有所不同,如：高溫爐作業的高溫環境，冷庫作業的低溫環境，用于醫藥、電子行業的全封閉的無塵環境[包括萬級潔凈環境、千級潔凈環境、百級潔凈環境]等，選用的材料有：防水防銹耐腐蝕抗高低溫的不銹鋼材料、耐磨性能與抗彎強度比較高的碳鋼材料、質量輕強度高的鋁合金材料等！

      三、堆垛機雙向伸縮貨叉的構造原理

      堆垛機雙向伸縮貨叉一般是由上叉體、中叉體、下叉體[固定叉體]等三節叉體組成，配以導向滾輪、齒輪齒條、鏈輪鏈條、導向滑塊、接近開關[中位開關]、行程開關]限位開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等上百個部件構成的一個完整的伸縮機構，下叉體[固定叉體]安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體[上叉臂]再從中間叉體[中叉臂]的中點繼續向外延伸！

     也可以采用由四節叉體組成的雙伸位結構或雙深位結構，也就在單伸位結構或單深位結構的基礎上，再增加一段或一節叉體，使上叉體伸出的距離更遠！

      四、堆垛機雙向伸縮貨叉的長度設計

      堆垛機雙向伸縮貨叉的長度是根據移載物[或托盤、料盤]的大小、移載距離[行程]的長短等來作為參考和確定的，正常情況下，上叉體的長度是與料盤的尺寸相吻合的，如果行程[或移載距離]達不到要求，可以適當增加下叉體的長度來彌補行程的不足，但如果場地空間受到限制，無法增加叉體長度的，那就只能再增加一節或一段叉體，采用雙伸位結構[或雙深位結構]的，也就是四節式或四段式！

      五、堆垛機雙向伸縮貨叉的行程安排

      堆垛機雙向伸縮貨叉的行程是與叉體的自身長度成正比的，叉體越長行程就越大，無論是單伸位結構[或單深位結構]，還是雙伸位結構[或雙深位結構]，如：單伸位結構[或單深位結構]的貨叉，它行程僅略大于貨叉的自身長度，而雙伸位結構[或雙深位結構]的貨叉，它的行程或移載距離是叉體自身長度的兩倍多！

      六、堆垛機雙向伸縮貨叉的撓度控制

      撓度指的是貨叉展開后的下垂度，它分空載撓度和滿載撓度，空載撓度的大小能直接體現出貨叉的加工精度和裝配精度，滿載撓度則與叉體的材料強度、載荷量的大小、叉體的自身長度、移載距離[行程]、貨叉的整體高度等，都有直接的因果關系，也就是說叉體自身長度越長，它的下?lián)隙染蜁酱?、行程越大撓度就會越大，貨叉的高度[厚度]越小[或越薄]，撓度就越大，因此，非必要就不要壓縮貨叉的整體高度，盡量避免長期超載，采用二次鍛打的材料效果更佳！

      七、堆垛機雙向伸縮貨叉的額定載荷

      堆垛機雙向伸縮貨叉在負載方面，除了叉體自身需要具備相應的承載量外，導向滾輪[滾動軸承、凸輪]也需要有相應的要求，不同的負載要求，所選擇的導向滾輪[滾動軸承、凸輪]大小也不一樣，要能滿足或達到載荷要求，其它配件也須滿足載荷條件，如：齒輪齒條、鏈輪鏈條等！

      八、堆垛機雙向伸縮貨叉進叉高度的限制

      堆垛機雙向伸縮貨叉在額定載荷情況下除了對叉體的長度、行程、撓度等方面具有一定的要求外，進叉高度[厚度]也具有一定的限制，在高密度立體倉儲中，物料下方的預留空間不會是太大的，貨叉的進叉高度[厚度]都具有一定的要求了，高度[或厚度]太高[或太厚]就插入不了，在抬升時會有干涉，高度[厚度]過小或太薄就會影響叉體的承載能力，叉體容易變形，不利于貨叉的正常運行，所以合理使用預留空間尤為重要！

      九、堆垛機雙向伸縮貨叉的性能

      堆垛機雙向伸縮貨叉的適用性能比較廣泛，可應用于各種不同的使用環境，性能非常穩定，移載平穩、運行流暢，載荷能力比較強，能滿足各種物料的移載需求，具有安全可靠、節能降耗、快捷之特點，是一款比較理想的物料移載[搬運]工具！

      十、堆垛機雙向伸縮貨叉工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、生產、銷售為一體的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完[quan]自主設計、自行生產，擁有十多項實用新型專利證書，具備年生產1600多臺套各類伸縮貨叉[伸縮牙叉、移載貨叉]的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

上圖：單列[單指式] 三節[三段式] 單伸位[單深位] 堆垛機雙向伸縮貨叉 展示圖

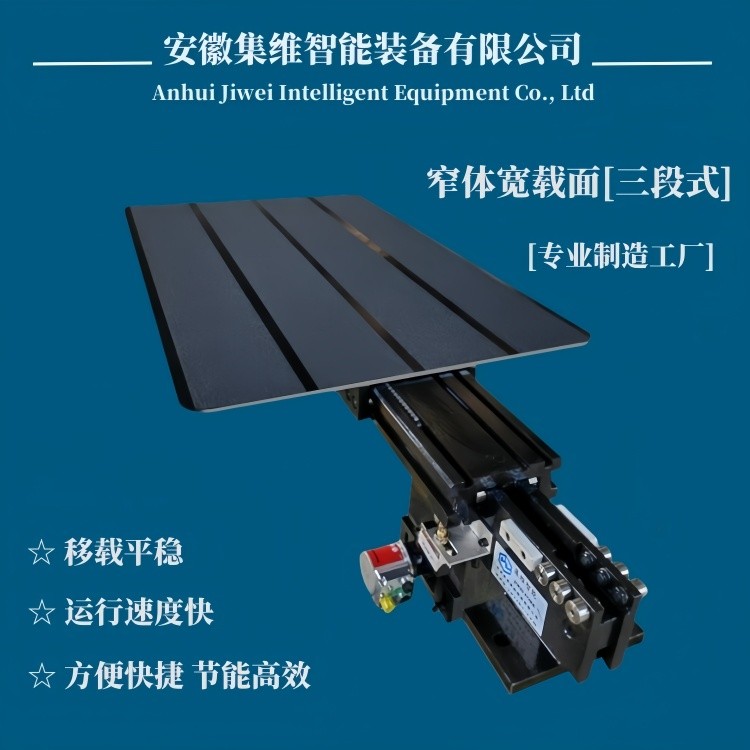

上圖：單列[單指式] 窄體寬載面[寬截面] 單伸位[單深位] 堆垛機雙向伸縮貨叉 展示圖

上圖：單列[單指式] 寬體寬載面 單伸位[單深位] 堆垛機雙向伸縮貨叉 展示圖

上圖：單列[單指式] 三節[三段式] 單伸位[單深位] 重載式 堆垛機雙向伸縮貨叉 展示圖

上圖：單列[單指式] 單電機 雙伸位[雙深位] 堆垛機雙向伸縮貨叉 展示圖

上圖：單列[單指式] 雙電機 雙伸位[雙深位] 堆垛機雙向伸縮貨叉 展示圖

上圖：雙列[雙指式] 單伸位[單深位] 堆垛機雙向伸縮貨叉 展示圖

上圖：雙列[雙指式] 單伸位[單深位] 不銹鋼 堆垛機雙向伸縮貨叉 展示圖

上圖：雙列[雙指式] 單伸位[單深位] 堆垛機雙向伸縮貨叉 展示圖

上圖：雙列[雙指式] 單伸位[單深位] 窄截面[小截面] 堆垛機雙向伸縮貨叉 展示圖

上圖：雙列[雙指式] 雙伸位[雙深位] 堆垛機雙向伸縮貨叉 展示圖

上圖：雙列式[雙指 雙叉臂] 雙伸位[雙深位] 堆垛機雙向伸縮貨叉 展示圖
