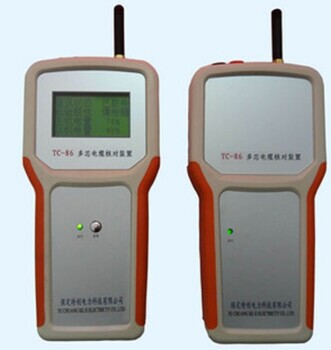

TC-86多芯電纜核對裝置
在常規變電站建設中，大量使用多芯二次電纜作為保護裝置、測控裝置等設備控制系統之間的信號傳輸介質。電纜芯線的正確與否決定二次設備信號、控制回路接線的正確性。保定特創電力科技有限公司研制出一種二次電纜芯線對線裝置，可以同時滿足對多根芯線進行核對，核對方法簡單明了，操作方法和判斷方法直觀且易操作。TC-86 多芯電纜核對裝置能夠解決目前工程實際中對線方法和對線裝置所存在的問題，尤其是解決遠距離對線問題和無標識多芯電纜對線問題，使多芯電纜或成束導線的對線工作變得快捷、準確和簡便，并能直觀地診斷出電纜中存在的斷路和金屬性短路的故障芯線。
2、TC-86 多芯電纜核對裝置主要特點:
2.1 裝置采用了ARM 處理器和 A/D 轉換器，每周波 32 點采樣。
2.2 裝置采用全密封設計，加上精心設計的抗干擾組件，使抗振能力，抗電磁干擾能力有很大提高。
2.3 設計有軟硬件雙看門狗功能，使整個系統同時具有較高的測量精度和抗干擾能力。
2.4 友好的人機界面，裝置采用全漢化大屏幕液晶顯示，核線結果、電池電量、通訊狀態都在液晶上有明確的漢字標識，便于用戶使用和掌握。
2.4 裝置采用鋰離子充電電池，采用 USB 口充電。使用方便，電池耐久性好，免去頻繁更換電池的麻煩。
2.5 采用高頻通訊模塊，連接速度快，通訊距離遠，穿透能力強。
2.6 裝置自動識別核對接線數量，無需設置?？倲?shù)量大 24 根線。
2.7 裝置自動識別導線是短路和斷路狀態。如果同時存在一組短路和斷路也可以自動識別并通過液晶顯示。
2.8 支持單人測試，無需 2 人操作，節省人力。導線長度長可以高達 4KM 以內。
2.9 裝置自動顯示設備電池電量，低于 20%電量時，提示用戶進行充電，設備正常運行。
2.10 主機從機均采用手持式便攜裝置，體積小重量輕，便于人員攜帶。高達 24 路核線數量，可以基本滿足多數核線的應用場合。
