產品別名 |
鐵路護欄網,鐵路圍網,鐵路防護柵欄,鐵路框架護欄網 |
面向地區(qū) |
全國 |
產地 |
安平 |
品牌 |
艾瑞 |
用途 |
鐵路護欄網 |
表面處理 |
浸塑 |
加工定制 |
是 |
一、鐵路護欄網設計原則
鐵路護欄網由立柱、網片、連接部件、刺絲滾籠組成，防護高度2.7m,單元長度3.0m。
1、立柱
立柱采用C30鋼筋混凝土預制，截面尺寸為140mmX 140mm.高度3m。預制立柱時，在立柱相應位置預留8個Ф12m圓孔，其中5個用于安裝時通過螺桿固定兩側連接板，3個用于連接支柱與角鋼支架。
2、金屬網片、連接板與螺栓
設計要求均與通線(2012)8001鋼筋混野十立柱金屬網片防護柵欄相應部分要求一致。
3、橫向角鋼及角鋼支架
采用50mmX50mmX4.5mmQ235角鋼，鍍鋅量采用270g/㎡
4、基礎
基礎采用C25混凝十澆注，尺寸采用600mmX600mmx900mm
5、刺絲滾籠，柵欄門，制作工藝、運輸及安裝要求均與通線(2012)8001鋼筋混凝十立柱金屬網片防護柵欄相應部分要求一致。線路
封閉技術要求及方法與通線(2012)8001要求一致。
二：鐵路護欄網類型、適用條件及使用年限
1、鐵路護欄網類型
2.2m高度鋼筋混野十立柱金屬網片防護柵欄加0.5m刺絲滾籠。
2、鐵路護欄網適用條件
適用干新建鐵路工程，設計時速200公里及以上鐵路。鐵路線路防護柵欄應設署在用地界以內0.5m處。
3、鐵路護欄網設計年限
鋼筋混凝十構件的使用年限按30年設計，金屬網片使用年限按15年設計，刺絲漆籠有效防護年限按8~10年設計。
三、鐵路護欄網參數

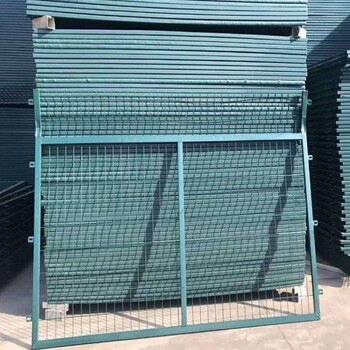

1、邊框，30*50*2.0mm矩管;
2、網格，75*150mm;
3、網絲，Ф4.0mm;
4、刀片直徑，Ф500mm;
5、刀片芯絲，HPB300-Ф2.5mm;
6、刺絲，HPB300-Ф2.2mm;
7、支架，50*50*5.0mm角鋼;
8、縱向拉筋，HPB300-Ф2.5mm;
9、上鋅量，270g/㎡。
