并在其中點作上標志，2.10.5鋼繩網的縫合：從系統的一端開始，先將縫合繩中點固定在每一張網的上緣中點。從中點開始用一半縫合繩向左逐步將網與兩根支撐繩纏繞在一起，直到用繩卡將兩根支撐繩聯結在一起的地方之后，用縫合繩將網與不帶減壓環的一根支撐繩纏繞在一起，當?shù)竭_柱頂掛座時，將縫合繩從掛座的前側穿地，并繼續轉向右纏繞不帶減壓環的一根支撐繩，直到聯結兩根支撐繩的繩卡之后。2.10.4將縫合繩按單張網周邊長的1.3倍截斷從這里開始用縫合繩將網與兩根支撐繩纏繞在一起，直到跨越鋼繩網下緣中點1m為止，后用繩卡將縫合繩與鋼繩網固定在一起，繩卡應放在離縫合末端約0.5m的地方，。
2.10.6縫合繩的另一半從網上緣中點開始向右縫合，直到與另一張網交界的地方轉向下起，后使左右側的縫合端頭重疊1m。2.11 格柵網的安裝2.11.1格柵網鋪掛在鋼繩網的內側，并應疊蓋鋼繩網上緣并折到網的外側5cm，用扎絲將鋼繩網與格柵網聯結在一起。
2.11.2格柵網底部與地面之間不留縫隙，用一些石塊將格柵網底部壓住，2.11.3每張格柵網之間應疊蓋10cm，2.11.4用扎絲將格柵網固定到鋼繩網上，每平方米固定約為4處。2.12每隔50m設置φ16中間加固拉錨繩一處。

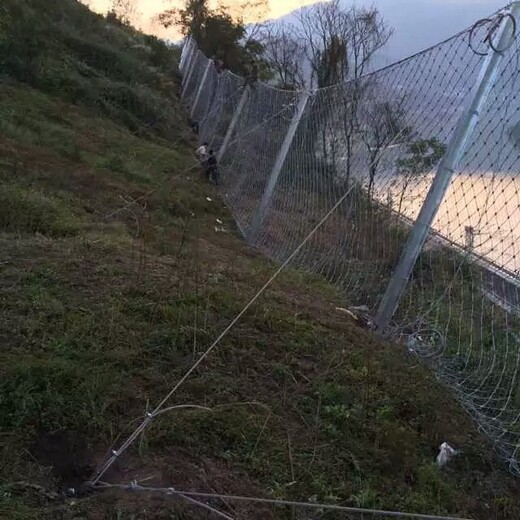

3，施工主要機具及人員3.1工程機械：空壓機*臺，潛孔鉆*臺，鉆機*臺，注漿泵，攪拌機*套，電焊機*臺，搗固棒*臺。3.2施工工人：*名。被動防護系統簡介被動防護系統是由鋼絲繩網，高強度鐵絲格柵網，錨桿，工字鋼柱，上下拉錨繩，消能環，底座及上下支撐繩等部件構成。系統由鋼柱和鋼繩網聯結組合構成一個整體，對所防護的區域形成坡面防護，從而阻止崩塌巖石的下墜，起到邊坡防護的作用。
鋼繩網被動防護系統的特點在于：系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊功能，消能環的設計和采用使系統的抗沖擊能力得到進一步提高。與鋼性攔截和砌漿擋墻相比：改變了原有施工工藝。使工期和資金得到減少。
避免了剛性坡面防護設計中，參數與防護等級不相稱或相差較大等缺點，針對不同的防護等級，公司開發設計出不同能量等級的產品與之相配套。防護能量從kj，并已能對高達5000kj的更高能級進行特殊防護。鋼繩網被動防護系統在材料的設計上考慮了易于安裝，即用量少量的錨桿和少量的開挖來實現快速簡例的施工安裝，即用少量的錨桿和少量的開挖來實現快施工除少量的以錨桿安裝為主的基礎施工外，主要為積木式的安裝作業。本系統以崩塌落石的沖擊能作為工程施工的設計選型依據施工安裝和維修人員僅需要少量常規機具即可進行系統的安裝，維修和部件更換。

環形網系統產品用途：用數股鋼絲盤結成環形相互套接而形成的網。適用于建筑設施旁有緩沖地帶的高山峻嶺，把巖崩，飛石，雪崩，泥石流攔截在建筑設施之外，避開災害對建筑設施的毀壞。其作用是攔截落石防護能量一般為150kj--2000kj。
消能環的設計和采用使系統的抗沖擊能力得到進一步提高。與剛性攔截和砌漿擋墻相比較，改變了原有施工工藝，使工期和資金得到減少。ROCCO環形網是有單根鋼絲盤結而成兩端頭間搭接長度不小于100mm。盤結而成的環用鋼質或鋁合金緊固件至少在均勻分布的三處箍緊，且其中一處位于兩端頭的搭接處，除邊緣環孔外，每個環與其周邊的4個環相扣聯。結構配置：鋼柱+支撐繩+拉錨繩+縫合繩+減壓環 鋼柱（間距10M產品特性：系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊動能。
被動防護網的規格型




型RX網型：DO/08/250上/下支撐繩：Φ16雙繩，每跨根各1個減壓環上拉錨繩：Φ16單繩，“1”字形布置，每根1個減壓環側拉錨繩：Φ16單繩；下拉及中間加固拉錨繩：Φ16單繩縫合繩：Φ型RX網型：DO/08/200。
上/下支撐繩：Φ16雙繩，每跨根各1個減壓環上拉錨繩：Φ16單繩，“人”字形布置，每根1個減壓環側拉錨繩：Φ16單繩；下拉及中間加固拉錨繩：Φ16單繩縫合繩：Φ8型RX網型：DO/08/150上/下支撐繩：Φ18雙繩，每跨每根各1/2個減壓環。
上拉錨繩：Φ16單繩，“人”字形布置，每根2個減壓環側拉錨繩：Φ16雙繩；下拉及中間加固拉錨繩：Φ16單繩縫合繩：Φ8型RXI網型：R5/3/300上/下支撐繩（每跨平均減壓環數）：Φ18單繩上拉錨繩：Φ16單繩；側拉錨繩：Φ16雙繩。
下拉及中間加固拉錨繩：Φ16單繩；縫合繩：Φ8型RXI網型：R7/3/300上/下支撐繩（每跨平均減壓環數）：Φ22單繩上拉錨繩：Φ18單繩；側拉錨繩：Φ18單繩下拉及中間加固拉錨繩：Φ18單繩；縫合繩：Φ8單繩。

其次嚴格作業值班制度，現場每一作業時間段內都有主要施工負責人進行現場管理和技術指導工作，投入足夠的施工一員，工人輪班作業，不搞疲勞戰術。2，材料組織根據現場施工組織情況，在施工前將所需材料提前運送至現場，所有進場材料均應經過試驗室檢驗，并滿足招投標文件及設計對原材料各項指標的要求。









鋼絲繩：符合要求環形網：符合要求格柵網：符合要求，減壓環：直徑為448cm，鋼柱：符合要求二，施工方案1，施工安裝工藝要求1.1被動安全系統布置應沿等高線走向，1.2被動安全系統大允許初始鉛垂直度為柱間距的3%。
中間加固拉錨桿抗拔力≥40KN，側拉錨桿抗拔力≥50KN，1.4錨固：結構堅實的地質采用A類錨固，松碎結構的軟地質采用B類錨固。A類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于穩定基巖或覆蓋層很薄，可直接鉆鑿錨桿孔眼，然后采用M30水泥砂漿或純水泥漿錨固，B類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于土質地層時，由于成孔錨固后其抗拔強度下降，需采用C20鋼筋混凝土，鋼筋籠采用Φ16螺紋鋼筋制作。1.3上拉錨桿鋼筋保護層厚度不小于20mm，以提高錨固強度。











1.5當采用A類錨固時鋼柱混凝土基礎地腳螺栓錨桿孔徑不小于Φ42，基礎頂面用薄層C20細石混凝土或M20水泥砂漿抹平。1.6 當基礎所處地層為厚度小于混凝土基礎深度的覆蓋層時，覆蓋層部分用混凝土置換，下部直接鉆鑿錨桿孔，形成復合基礎。

被動防護系統的特點：系統的柔性防護和攔截強度足以吸收和分散傳遞石的沖擊動能，減壓環的設計和采用使系統的沖力得到進一步提高。系統的部件全部采用標準化的工廠生產，現場施工。除小量的以錨桿安裝為主體的基礎施工外，主要為積木式安裝。使施工人員與機器設備減少，安裝達到簡便易行，從而縮短工期。








被動防護結構配置：鋼柱，支撐繩，拉錨繩那，縫合繩，減壓環被動防護網的型RX-025，RX-050，RXRXI-025，RXI-050，RXI-075，RXI-100，RXI-150，RXI-200等。
消能環的設計和采用使系統的抗沖擊能力得到進一步提高被動防護網與剛性阻攔和砌漿擋墻相比較,改變了原有施工工藝,使工期和資金得到減少。被動防護網適用于建筑設施旁有緩沖地帶的高山峻嶺，把巖崩，飛石，雪崩，泥石流阻攔在建筑設施之外，避開災害對建筑設施的毀壞。








型RX網型：DO/08/上/下支撐繩（每跨平均減壓環數）：Φ18雙繩，每跨每根各1/2個減壓環（共10個上拉錨繩：Φ16單繩，“1”字形布置。產品名稱：RX-075型SNS被動防護網產品類別：SNS被動防護網系統產品說明：被動防護網的柔性和阻攔強度足以吸收和分散傳遞750KJ以內的落石沖擊動能每根2個減壓環側拉錨繩：Φ18單繩下拉及中間加固拉錨繩：Φ18單繩縫合繩：Φ防護能力：攔截撞擊能750kj以內的落石。

環形邊坡防護點：1.易于安裝。2.使用壽命長。3.結構美觀，堅固耐用。被動防護網如何進行安全防護一般情況下，被動防護網所在的地方環境一般都比較惡劣，所以在生產被動防護網的時候需要對材質有著很高的要求。
在安裝防護網的現場針對不同類型的防護網要采用相對應的措施，一定要有量化驗收，對于一些相對來說安裝風險比較大的設備，在搭建工作完成后，需要交給施工部門自行檢查。高空作業時應該及時進行檢查，排除各種隱患，加強安全意識。







按照高尺度生產出來的防護網配件可以做到在長期使用依然能保持原裝，不會發生老化，可以放心使用。公路兩旁的邊坡一般都是人工挖出的，人工挖出的強度一般都會能邊坡的穩定性。但是隨著時間的變化，由于雨水的沖刷，冬夏的凍脹或者是其它的一些意外情況，都會對邊坡產生多多少少的影響。
常見的兩種就是雨水沖刷造成的破壞，這種情況一般都發生在比較緩的邊坡上，在降水后沿著破面會出現很多的小溝，假如任由這樣下去，不采取一些防護措施，這些小溝就會越來越大，時間長了就會影響邊坡的穩定性。另外一種就是邊坡會發生崩塌，這種情況一般分為落石型崩塌，流動型崩塌和滑坡型崩塌三種。有時候也會三種形式出現在同義詞崩塌中，出現了這種崩塌時間長了也會對公路造成嚴重的損害。

菱形網的材質采用得是鋼絲繩，環形網材質采用的是采用低碳鋼絲編織呈環狀，并逐個相扣組成的。菱形網柔性很好，而環形網的三百六十度柔性特別好，目前環形網應用范圍也相當廣泛。


型RX-075 網型：DO/08/上/下支撐繩（每跨平均減壓環數）：Φ18雙繩，每跨每根各1/2個減壓環（共10個上拉錨繩：Φ16單繩，“1”字形布置。被動防護網分為菱形網和環形網每根2個減壓環側拉錨繩：Φ18單繩下拉及中間加固拉錨繩：Φ18單繩縫合繩：Φ8 防護能力：攔截撞擊能750kj以內的落石。





其鋼絲強不低于1770MPa，熱鍍鋅等級不低于AB級。鋼絲格柵網編織所用鋼絲要符合國家標準中的規定，熱鍍鋅等級不低于AB級，其中高強度鋼絲格柵網應采用重量不低于150g/m2的鋅鋁合金鍍層處理。環形網編織所用鋼絲應符合的規定，其鋼絲強度不應低于1770MPa，熱鍍鋅等級不低于AB級或采用每平米重量為150g的鍍鋁合金鍍層處理。鋼柱以及其它構件也應全部進行防腐處理，鋼柱原材料應采用熱軋工字鋼進行加工。
