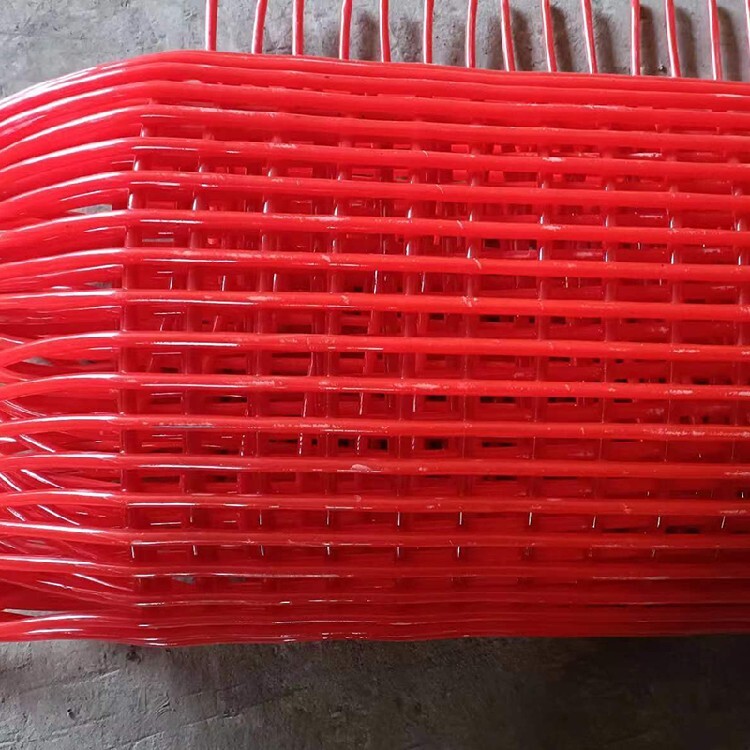

聚氨酯棒條篩網(wǎng)的特性：
1、耐磨性能好，使用壽命長其耐磨性為鋼制篩板的3-5倍左右，為普通橡膠篩網(wǎng)的5倍以上；
2、維修工作量小，聚氨酯棒條篩網(wǎng)不易損壞，使用壽命長，因此可以大大降低維修量和停產(chǎn)檢修損失；
3、耐濕性能好，可在水為介質(zhì)的條件下工作，耐腐蝕，不易燃，無異味；
4、篩分，由于聚氨酯二次振動的特點，聚氨酯棒條篩網(wǎng)具有自清理作用，且在水、油等介質(zhì)的情況下，聚氨酯與物料的摩擦系數(shù)降低，更利于透篩，提高篩分效率；
5、篩分精度高，由于篩孔設(shè)計合理，篩網(wǎng)制造工藝特別，尺寸的顆粒不會阻塞篩孔，大大提高了篩分的精度；
6、節(jié)能降耗，聚氨酯比重小，比同樣大小鋼篩重量輕得多，從而減輕了篩機負荷，節(jié)約電耗，并可延長篩機壽命；
7、工作噪音低，符合相關(guān)規(guī)定的環(huán)境噪音標(biāo)準，聚氨酯吸震性能好。

聚氨酯棒條篩網(wǎng) 產(chǎn)品特性：
1、該材料外形美觀，色澤鮮艷，表面光潔度高、顏色多樣；
2、重量輕，機械強度高，隔熱，隔音，耐水，耐油，耐候性優(yōu)良；
3、抗拉強度好、抗撕裂強度高、抗沖擊、回彈性好、壓縮變形小、使用壽命長；
4、與金屬基體結(jié)合力強，不容易起層和脫落，不易生銹；
5、焊接工藝好，尺寸穩(wěn)定；
6、柔韌性好，可保護接觸物體不破損 ；
7、用作篩分物料、不堵孔，抗摩擦、抗撕裂、壽命長；
8、能有效吸收沖擊，減少噪音，改善工作環(huán)境；
9、安裝拆卸方便、運輸保管容易、綜合效益高等優(yōu)點；
10、用途范圍廣，適用于大部分篩分過濾。

聚氨酯棒條篩網(wǎng)安裝使用要求（壓條聯(lián)結(jié)式為例）：
1、先將篩板放置篩面上，然后根據(jù)篩子的支撐梁結(jié)構(gòu)進行安裝；
2、在篩機的兩側(cè)，篩網(wǎng)的上層，沿下料方向用寬度適宜的u型長條鐵板隔適當(dāng)距離鉆上螺絲孔，然后用螺栓與底層支撐梁擰緊，使篩網(wǎng)牢牢固定在中間；
3、支撐梁和長條鐵板與篩網(wǎng)的接觸面用橡膠條（可利用舊膠管）襯墊，篩子中間的支撐梁上方，也可按此方法安裝；
4、若篩網(wǎng)不按要求安裝，可能使其在篩面上下抖動，長期與鋼制支撐梁發(fā)生摩擦碰撞，會嚴重影響篩板的使用壽命。

聚氨酯篩網(wǎng)縱橫條均由高耐磨性聚氨酯材料制成。使用壽命較傳統(tǒng)金屬篩網(wǎng)高３－１０倍。
聚氨酯篩網(wǎng)，結(jié)構(gòu)特，適宜的彈性和塑性力，既可以減少卡堵，同時因篩條的二次諧波高頻振動，又可減少粘堵。實用開孔率高，篩分。
聚氨酯篩網(wǎng)篩網(wǎng)兩側(cè)設(shè)有彈性張緊鉤，整體重量輕，柔性好，運輸保管容易，安裝拆卸方便。
聚氨酯篩網(wǎng)篩網(wǎng)能有效吸收沖擊，減少噪音，改善工作環(huán)境。
所以綜上所述，聚氨酯篩網(wǎng)一般用半年都沒有問題，當(dāng)然也要視實際情況和特殊原因，單總體聚氨酯篩網(wǎng)的壽命遠遠優(yōu)于普通鋼絲網(wǎng)
聚氨酯篩網(wǎng)用于冶金、煤炭、化工、建筑等諸多部門的振動篩，作散裝物料中細粒級分篩，干澀篩均可。亦可用于某些腐蝕性物料分級。 該產(chǎn)品可接受用戶特殊規(guī)格定做

聚氨酯棒條篩網(wǎng)和聚氨酯托網(wǎng)
是同一種類聚氨酯篩網(wǎng)的兩種不同叫法，所用篩條皆外包聚氨酯，內(nèi)襯鋼絲繩或大力馬線。
前者的主要用途是篩分篩選分級分離物料；后者是鋪在篩網(wǎng)下面，增加篩網(wǎng)承重。
聚氨酯棒條篩材質(zhì)：
選用進口聚氨酯原料，其性能是傳統(tǒng)錳鋼篩網(wǎng)的5倍。與市面上常見的三級聚氨酯材料和回收料相比，肉眼也許看不到明顯區(qū)別，用過以后就會知道：到底是的便宜，還是價低的便宜。

聚氨酯彈性體生產(chǎn)現(xiàn)狀及發(fā)展趨勢
聚氨酯彈性體是聚氨酯合成材料中的一個品種，由于其結(jié)構(gòu)具有軟、硬兩個鏈段，可以對其進行分子設(shè)計而賦予材料高強度、韌性好、耐磨、耐油等性能，它既具有橡膠的高彈性又具有塑料的剛性，被稱之為“耐磨橡膠”。由于其極其的性能而廣泛應(yīng)用于汽車、建筑、礦山開采、航空航天、電子、醫(yī)療器械、體育制品等多個領(lǐng)域，成為發(fā)展前景的合成材料制品。
生產(chǎn)與應(yīng)用
聚氨酯彈性體通常由聚醚/聚酯多元醇、異氰酸酯、擴鏈劑、交聯(lián)劑及少量助劑制得。聚醚/聚酯多元醇主要有聚四亞甲基已二酸酯二醇、聚ε-已內(nèi)酯二醇、聚六亞甲基碳酸酯二醇、聚氧化丙烯醚二醇、四氫呋喃均聚醚二醇等。二異氰酸酯類有二苯基甲烷二異氰酸酯、亞甲基-雙（4-環(huán)已基異氰酸酯）、對苯基二異氰酸酯、1,5-二萘二異氰酸酯、對苯基二甲基二異氰酸酯等。擴鏈劑一般選擇1,4-丁二醇、1,4-環(huán)已烷二甲醇、對苯基二甲基二醇等。其合成可以采用本體聚合或者溶液聚合的方式進行合成。本體聚合適合大規(guī)模生產(chǎn)，產(chǎn)品質(zhì)量穩(wěn)定，但是設(shè)備投資高、操作復(fù)雜；溶液聚合易控制、產(chǎn)品性能，但是對溶劑要求嚴格，需要防止溶劑揮發(fā)及處理和回收。工業(yè)上通常采用雙螺桿連續(xù)反應(yīng)和擠出設(shè)備生產(chǎn)出各種牌號的顆粒產(chǎn)品，市場上銷售的品種按其結(jié)構(gòu)分為兩大類，一是以美國固特里奇公司生產(chǎn)的Estane為代表，是沒有交聯(lián)鍵的完全熱塑性聚合物，其顆粒貯存穩(wěn)定性好，成型時也十分穩(wěn)定、固化后機械性能，但是軟制品壓縮變形比較大，耐化學(xué)藥品性稍差；二是以美國Mobay公司的產(chǎn)品Texin為代表，成型后生成少量的交聯(lián)鍵，其顆粒中存在少量的異氰酸基，因此運輸貯存避免接觸水分，其壓縮變形小，耐化學(xué)藥品性比較好。另外也有相對產(chǎn)品采用注射成型的加工工藝制備。

1　篩板用原液的制備
聚氨酯篩板用原液可采用預(yù)聚法和半預(yù)聚法制備。
2　預(yù)聚物法
將聚醚或聚酯多元醇加入反應(yīng)釜中,在100～120℃,20.096MPa的負壓下減壓脫水0.5～1h,然后降溫到60℃以下,加入計量的TDI或MDI,于80℃下反應(yīng)約2h,然后再脫氣至無氣泡,降溫密封得預(yù)聚物。
3　半預(yù)聚物法(以MDI體系為主)
(1)半預(yù)聚物(A組分)制備將聚醚或聚酯多元醇加入反應(yīng)釜中,在100～120℃,-0.096MPa的負壓下減壓脫水0.5～1h,然后降溫到50℃以下,加入計量的MDI,于80℃下反應(yīng)約2h,然后再脫氣至無氣泡,降溫密封得半預(yù)聚物。
(2)擴鏈劑組分(B組分)的制備將計量的聚醚或聚酯多元醇和1,4-丁二醇加入反應(yīng)釜,在100～120℃,-0.096MPa的負壓下減壓脫水1.5～2h,降溫后加入定量的催化劑攪拌均勻即得B組分。

聚氨酯篩板(網(wǎng))的制備
將制備好的預(yù)聚物或半預(yù)聚物加入三組分反應(yīng)注射成型機(RIM機)的A組分儲罐中,固化劑加入到RIM機的B或C罐中(MOCA為一儲罐,半預(yù)聚物的B組分為一儲罐),開動儲罐攪拌電機、循環(huán)計量泵電機及加熱油罐及其電機,控制物料溫度到規(guī)定值待用。

工藝流程如下:
將模具預(yù)熱到一定溫度,噴涂脫模劑,啟動RIM機混合頭電機,開始澆注,澆注結(jié)束后,在一定溫度下加熱硫化1小時,脫模修整,后熟化即得聚氨酯篩板(網(wǎng))。

棒條篩網(wǎng) 棒條篩網(wǎng)是一種篩網(wǎng)類型，結(jié)構(gòu)簡單，常用于過濾顆粒較大的雜質(zhì)。它由多根平行排列的棒條組成，這些棒條通常是由不銹鋼或塑料制成的，間距相等，可形成一系列均勻的孔隙。通過將液體或氣體通過棒條篩網(wǎng)，可以篩除其中較大的顆粒，使液體或氣體過濾后更純凈、更干凈。棒條篩網(wǎng)廣泛應(yīng)用于化工、食品、醫(yī)藥、電子、造紙等行業(yè)的過濾領(lǐng)域。
