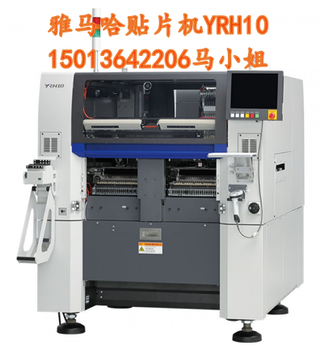

YAMAHA高速、貼片機YRH10 i-Cube10混合貼片機

YAMAHA公司立足于為滿足電子組裝對貼裝工藝的更，更率以及更高集成度的需求，本著為客戶提供合適的電子裝配“解決方案”的理念，推出了新一代智能化，模組化貼片設備-YS系列貼片機，并深受廣大客戶的和好評。
我司是全新進口YAMAHA雅馬哈貼片機國內代理商，致力于SMT電子設備行業多年，為近千家客戶提供SMT整線方案與技術支持，公司為客戶提供YAMAHA貼片機設備，還為客戶在整線方案中提出能夠節約成本的方案。提高客戶生產效率，與客戶共同發展進步。
　YAMAHA貼片機型號為：YS24/YS12/YS12F/YSM10/YSM20/YSM20R/YSM40/YSM40R/YRM20/∑-F8S/∑-G5SII/I-Cube10等多款型號。歡迎新老客戶來電咨詢。馬小姐


IWATA，2021年6月16日-雅馬哈汽車有限公司（東京：7272）將發布其新的i-Cube10（YRH10）2021年7月1日，該混合放置器同時具有電子元件的表面貼裝功能和晶圓元件的芯片鍵合功能。

這個i-Cube10（YRH10）被開發為長期銷售的繼承者i-CubeID（YHP-2D）以其節省空間的設計以及的生產力和多功能性而，其混合放置裝置用于設備組裝，晶圓饋送裝置作為標準設備。新的i-Cube10（YRH10）保留了同樣的高加工兼容性，適用于各種電子元件和半導體封裝，但生產能力和安裝精度提高了50%，晶圓供應的裸芯片安裝速度達到10800 CPH*，安裝精度達到±15μm。

產品特點

1） 高速、安裝
安裝頭和晶圓相機的操作已經過優化，消除了相互單元的所有待機時間損失。此外，通過為磁頭配備掃描攝像頭，在移動過程中完成晶圓拾取后的組件識別，并可以使用短路徑到達安裝位置，從而創建有效的操作周期。此外，安裝頭上的噴嘴數量已從4個增加到10個，大大減少了每個待安裝部件所需的頭部循環次數。由于這些功能i-Cube10（YRH10）實現10800 CPH的高裸芯片安裝速度（供應晶圓時）。

硅片更換時間也縮短了，即使是需要頻繁更換硅片的多功能產品也可以在不降低產量的情況下生產出來。
本單元還通過有效利用我們的球/凹凸組件識別系統，幫助實現生產，該系統通過開發我們的翻蓋鍵合器（如YSB55w）進行了改進。

此外，還廣泛審查了框架的剛度。采用高剛度輸送機，以降低機頭運行期間的動態振動，優化軸控制參數，具有熱補償功能，從而實現并保持機組的高安裝精度±15μm（μ+3σ）。



2） 高通用性
由于可以使用i-Cube10（YRH10），單個單元可以用于安裝操作，而不必像以前那樣在多個設備之間劃分任務。這減少了成本和安裝空間。

該單元還配備了多種功能，有助于實現其高通用性，例如可設置多達10個晶圓的不間斷晶圓饋送單元，與尺寸高達L330 mm×W250 mm的PCB兼容，自動工具更換，以及雙上推單元。

此外i-Cube10（YRH10）也與雅馬哈表面貼裝機的自動加載饋線兼容，可以始終提供磁帶卷組件，而無需停止生產或要求選擇供應時間。



3） 操作簡單
晶圓拾取條件設置實用程序可以直觀地設置晶圓的條件，使任務幾乎不需要技能，并進一步支持操作員的工作效率。
此外i-Cube10（YRH10）它具有用戶友好的功能，例如新開發的用戶界面，具有更好的可用性，饋線負載能力是以前型號的兩倍。


YAMAHA高速、貼片機YRH10 i-Cube10混合貼片機

產品名稱: 倒裝晶片&晶元&SMD混合貼片機

產品型號: i-Cube 10 (YRH10)貼片機

產品品牌: YAMAHA

產品產地：日本

產品特點：

1、適合于模塊產品生產、可實現半導體元件與SMD元件混合貼裝的雅馬哈自主研發的混合貼裝設備。


2、半導體元件與SMD元件的混合貼裝


3、高速/貼裝

精度±15μm (cpk≥1.0）

貼裝速度10800CPH(晶片供料時）


4、改進元件供料，可支持電動送料器，并配備充足的選配


5、可對應各種各樣的生產流程


產品規格及參數：

型號名稱 ： i-Cube 10 (YRH10)貼片機

適用電路板　尺寸 L50×W30 mm（?。┄CL330×W250 mm（大）

適用電路板厚度 0.1–4.0毫米

董事會轉移方向 左側→ 右側（可選：右側→ 左）

輸送機標準 正面（定制訂單：背面）

安裝精度 雅馬哈電機佳條件下：±15μm（μ+3σ）

安裝能力 在雅馬哈電機的佳條件下：10800 CPH（供應晶圓時）

部件供應表 6–8英寸晶圓，磁帶盤

適用組件

小尺寸： □0.35毫米（供應晶圓時）

大大?。?掃描攝像機□12毫米H6.5毫米

多卡梅拉□16毫米H15毫米

電源 三相交流200/208/220/240/380/400/416V±10%50/60 Hz

空氣供應 0.45 MPa或以上，清潔干燥

外部尺寸 長1252毫米×寬1962毫米×高1853毫米

重量 約1560 kg
