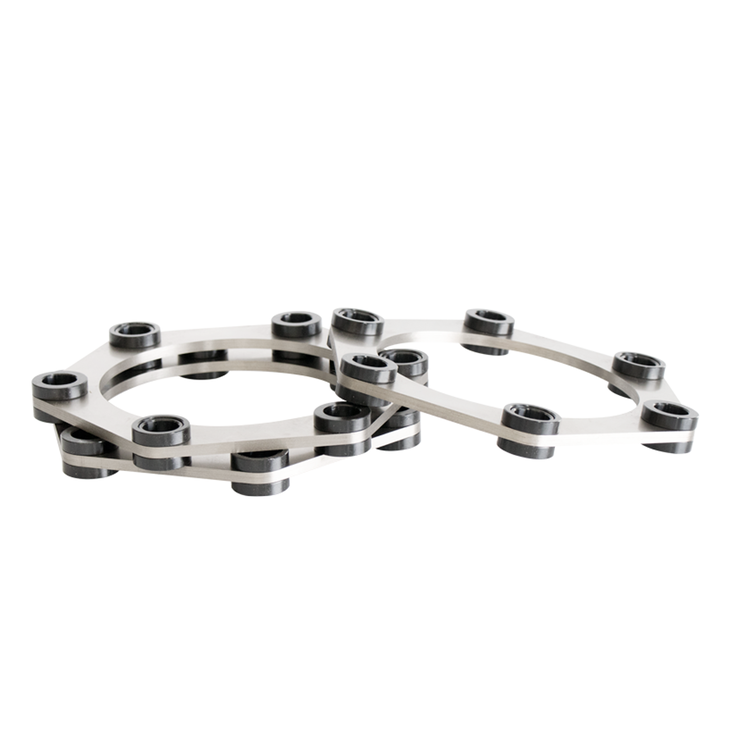

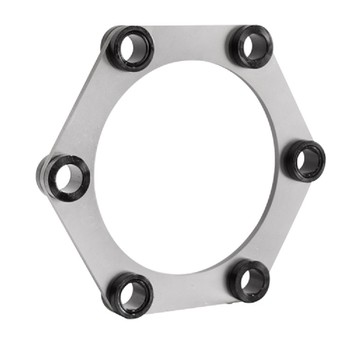

膜片聯軸器由幾組膜片（不銹鋼薄板）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。
膜片聯軸器能補償主動機與從動機之間由于制造誤差、安裝誤差、承載變形以及溫升變化的影響等所引起的軸向、徑向和角向偏移。膜片聯軸器屬金屬彈性元件撓性聯軸器，其依靠金屬聯軸器膜片來聯接主、從動機傳遞扭矩，具有彈性減振、無噪聲、不需潤滑的優點，是當今替代齒式聯軸器及一般聯軸器的理想產品。
膜片聯軸器的結構：

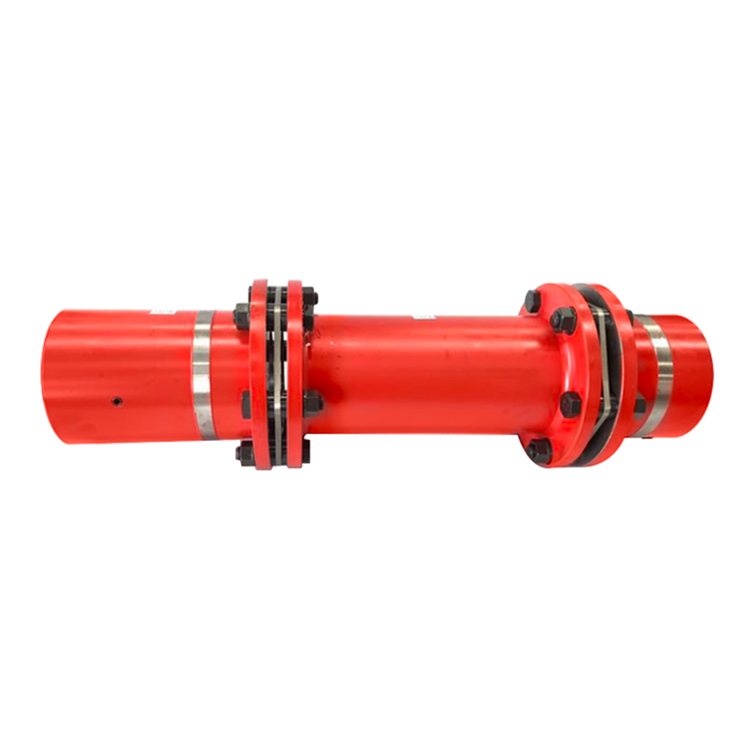

膜片聯軸器至少由一個膜片和兩個軸套組成。膜片 被用銷釘緊固在軸套上一般不會松動或引起膜片 和 軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中間有一個 或兩個剛性元件，兩邊 再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。
膜片聯軸器 這種特性有點像波紋管聯軸器，實際上聯軸器 傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以 承受高達1.5度的偏差，同時在伺服 系統中產生較低的軸承負荷。膜片 聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于 波紋管聯軸器。另一方面，膜片 聯軸器非常精巧，如果在使用中誤用或 沒有正確安裝則很容易損壞。所以偏差在聯軸器的正常運轉的承受范圍之內是非常必要的。選擇適合的聯軸器是用好聯軸器的關鍵一步，在設計階段就得考慮選用什么類型的聯軸器了。
傳動系統：
膜片聯軸器軸系的傳動系統：軸系傳動通常由一個或若干個膜片聯軸器將主、從動軸連接起來，形成軸系傳動系統，以傳遞轉動或運動。膜片聯軸器主要是由于電動機、減速機及工作機的軸連接，其軸孔形式、連接形式及尺寸主要取決于所連接軸的型式及尺寸，產品設計時一般按圓柱形和圓錐形軸深國際標準設計軸，軸深標準是針對軸的設計。各種不同形式的金屬膜片聯軸器在結構設計和系列設計時，以傳遞轉矩的大小、膜片聯軸器的結構和輪轂強度為依據，確定個規格金屬膜片聯軸器的軸孔范圍（大和小軸孔）以及軸孔 的長度，每一種規格只有一種軸孔的長度。在國外，膜片聯軸器的企業在不同膜片聯軸器的標準中，均是每一規格膜片聯軸器僅有的一種軸孔長度。由于 GB/T3852的誤導，致使我國的膜片聯軸器產品標準中每一規格隨著軸孔的變化都對應有多種軸孔的長度，將國外膜片聯軸器標準轉化為我國標準時也加上多種軸孔長度，似乎只有這樣才算是完全轉化。
受力計算：
1、膜片聯軸器扭矩產生產生的薄膜應力。設傳遞的扭矩為T(N.m),總片數為m,對于8孔螺栓，由簡化條件知：單片膜片的轉矩T1=T/m，每個主螺栓上所受的力為F=T/4mR；
2、高速旋轉時由于慣性所產生的離心應力。假定螺栓與聯軸器膜片材料相同，可計算得各自的質量，根據所處的位置和螺旋角度，可算的離心力，且作用在總質心上。高轉速機械的離心慣性力在結構的應力計算中十分重要，其離心慣性力可以按徑向力F=(2∏n/60)2rp加載，方向沿徑向向外，固定中間螺栓孔的徑向位移、周向位移和軸向位移，周邊無其他載荷作用；
3、由于軸向安裝的誤差，使膜片沿軸線方向發生彎曲變形。該位移加載在中間螺栓孔處的軸線方向，徑向位移和軸向位移固定。在兩端的兩個中間空來施加約束，中間孔來承受載荷。這樣就把它作為靜定簡支機構來處理；
4、角向安裝誤差引起的彎曲應力。它可以根據下圖的簡化來求解。由于在軸線角向的安裝實際誤差，使膜片沿軸線方向發生周期性彎曲變形，而且它是決定聯軸器膜片疲勞壽命的主要原因。根據角向偏差計算所引起的中間螺栓孔一周在軸線方向的位移，徑向位移和軸向位移固定。通過角度傾斜可以求出恢復力矩H的大小，一般情況下，聯軸器膜片的角位移是很小的，因此膜片變形屬于小變形，可以采用薄板小撓度彎曲理論來分析。

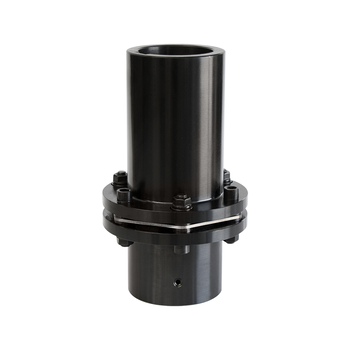

TMZ膜片聯軸器
