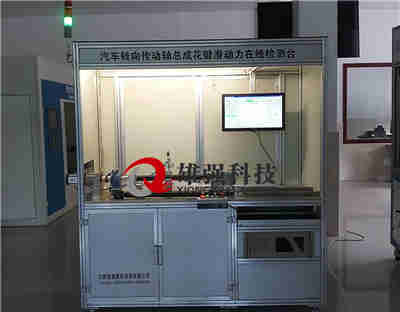

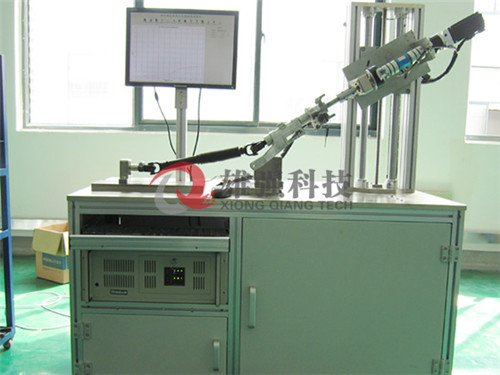

該試驗臺按汽車行業標準實現轉向管柱的轉向間隙、花鍵滑動力、十字軸轉向間隙檢測，是測試汽車轉向管柱轉向間隙、滑動花鍵滑動力、十字軸轉向間隙的測試設備，可對轉向管柱總成的間隙進行定量測試分析。試驗過程中，計算機繪制相應的角度—扭矩、花鍵滑動力—位移性能曲線，測量啟動力矩、空載扭矩、推拉力及位移測量等，并對檢測結果進行產品合格與否判斷。

主要依據標準：

《QC/T 649-2010　汽車轉向操縱機構性能要求及試驗方法》

檢測項目 :

   1、轉向間隙（包括啟動扭矩及空載扭矩）

2、轉向軸向間隙

3、滑動花鍵滑動力

4、萬向節十字軸轉向間隙

   5、萬向節叉總成擺動力矩 （空載自然狀態測節叉之間力矩）

   6、轉向軸總成空載轉向啟動力矩 （轉向管柱自然狀態下測其啟動力矩）

萬向節扭轉疲勞試驗裝置主要用于汽車萬向節等各種金屬、非金屬材料以及各類彈性元件的低頻扭轉疲勞性能檢測。

主要用于各企事業單位對產品性能的檢測，并同時繪制出扭轉的特性曲線，記錄測試數據。

本機由機械、電氣、計算機、磁粉離合器水冷卻系統四大部分組成

結構分明：

工作臺右側為傳動部分，驅動系統全數字交流伺服電機及其驅動器，通過擺線針輪減速器傳至旋轉夾具進行旋轉，實現對試樣的扭轉試驗，工作臺中間位置為工件扭轉空間，有固定夾具、旋轉夾具兩部分，作裝夾試樣用。扭轉傳感器裝在工作臺的左側。

在試驗過程中可以手動實現左旋和右旋的操作。為保護操作安全，設置有急停開關。

技術參數：

大靜態試驗扭矩 ±3000Nm

大動態試驗力 ±2000Nm

作動器大振幅 ±45°

頻率范圍 0.1—30Hz

大試驗長度 1000mm

兩滑道距離 凈間距1000mm
