一． 控制范圍描述：
1.MAU-1F-01控制箱，壁掛 放置于該機組機房內。
2.MAU-2F-01控制箱，壁掛，放置于該機組機房內。
3.MAU-4F-01,控制箱，壁掛，放置于該機組機房內。
4.AHU-3F-01控制箱，壁掛，放置于該機組機房內。
5.AHU-3F-02控制箱，壁掛，放置于該機組機房內。
6.外機水系統 控制柜，落地，放置于4樓水泵房內。
7.PCW系統 第三方設備，控制由該設備廠家自行完成 提供給我方數據對接。
8.空壓機系統第三方設備，控制由該設備廠家自行完成 提供給我方數據對接。
9.有機排風系統第三方設備，控制由該設備廠家自行完成 提供給我方數據對接。
10.以上各控制箱自帶就地顯示屏，另外有網口可供中控電腦通訊，網絡上距離中控電腦不超過70米走超六類或者超七類網線，超過70米需要放置單模光纖配置光纖收發器通訊暢通不延時。
11.RCU 控制箱 根據不同樓層區域分布 設置就近的控制箱 只做就地控制， 不連接進入中控系統。
12.MAU 點位控制以MAU-1F-01為例見附件表格01。
13.AHU 點位控制以 AHU-3F-01為例見附件表格02。
14.水系統點位控制見附件表格03。
15.第三方設備對接數據由第三方提供接口數據為準。
16.RCU控制 回風溫度傳感器控制比例調節閥開度，可以啟停風機聯動有風機運行指示燈。

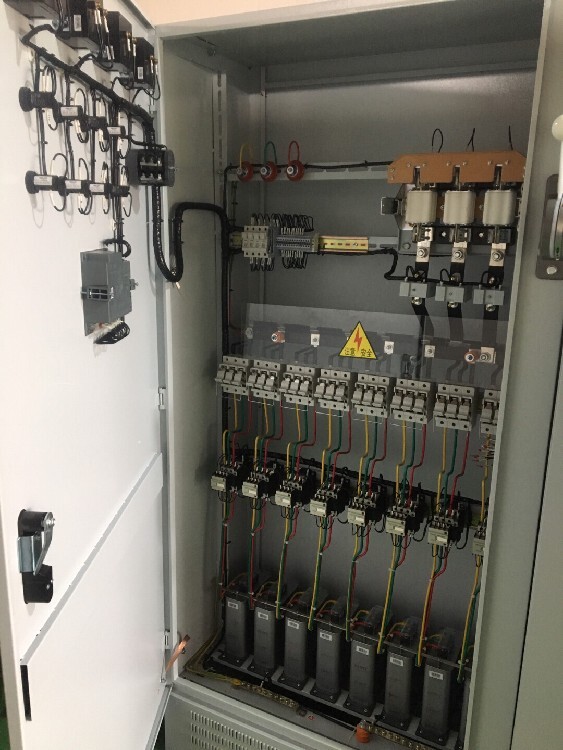

17.配電柜廠家應提供所有自控點位對接的需求，不能接入應責令整改。 主要是MAU,AHU,循環水泵，RCU受控設備
運行狀態 無源觸點
故障狀態 無源觸點
手自動狀態 無源觸點
遠程啟停 外部無源開關量
變頻調節 0-20MA
變頻反饋 0-20MA
18.已經安裝的水管電動閥提供采購清單數量型號。

用戶需求說明清單
編號 需求項目 具體內容
01 空調機組 1. 制劑車間濃摩機組。
2. 制劑車間小制丸機組。
3. 前處理車間粉碎機組。
4. 溫度要求：18℃~26℃。
5. 濕度要求：45%~65%。
6. 風量要求：額定風量，自動調節。
02 送風功能 1. 監測送風溫度。
2. 監測送度。
3. 監測送風壓力。
4. 監測送風風量，并可根據風量設定需求自動調節送風主電機頻率。
5. 送風高溫報警。
6. 送風消防防火閥開反饋和聯鎖。
03 回風功能 1. 監測回風溫度。
2. 監測回度。
3. 監測回風壓力。
4. 回風閥門調節及反饋。
5. 回風消防防火閥開及反饋。
04 新風功能 1. 新風閥門調節。
2. 新風閥門反饋。
05 主電機 1. 電機運行狀態反饋。
2. 電機故障狀態反饋。
3. 手自動狀態反饋。
4. 啟動、停止。
5. 頻率自動控制。
6. 頻率反饋。
07 表冷段 1. 冷凍水閥門調節。
2. 冷凍水閥門反饋。
08 加熱段 1. 蒸汽閥門調節。
2. 蒸汽閥門反饋。
09 加濕段 1. 蒸汽閥門調節。
2. 蒸汽閥門反饋。
10 壓差檢測 1. 初效濾網壓差。
2. 中效濾網壓差。
3. 風機段壓差。
11 硬件 1. PLC采用西門子200smart模塊。
2. 觸摸屏，西門子或國產品牌。
3. 電動調節水閥門，西門子品牌。
4. 電動調節蒸汽閥門，西門子品牌。
5. 風閥執行器，西門子品牌。
12 竣工資料 1. 竣工圖紙，包括施工設計說明、系統圖、接線圖原理圖、自控平面圖、功能點位表等。
2. 提供PLC調試程序和觸摸屏畫面。
13 文件和驗證要求 系統功能描述和主要參數表
組件和儀表清單
PID流程圖
現場安裝和施工圖紙及用料清單，在圖紙上能夠體現用料的、規格等參數。
電氣設計原理圖及布線圖
儀表的校驗證書
備件和易損件清單
控制系統軟件備份
調試報告
DQ方案
IQ方案
OQ方案

7.潔凈區采用凈化組合式空調機組，機組配備帶冷盤管和熱盤管，熱盤管兼顧夏季再熱使用，冬季加濕采用電極加濕器。
8.室外新風送入組合式空調機組，經處理后送入各潔凈室，各潔凈室回/排風再由下部排風口排出室外。
9、自動控制器實行溫度控制，在夏季工況下：新風進入凈化空調機組,在凈化空調機組中進行降溫除濕至機器露點，再通過輔助風管電加熱器加熱到設計的送風狀態點，送風。
10、排風機與凈化空調機組實現連鎖控制，即凈化空調機組開啟，所對應的潔凈區的排風機亦開啟，當凈化空調機組關閉后，所對應的排風機也相應的關閉。
16.缺風保護：在送風機前后設置缺風保護壓差開關，對加熱器、加濕器實現保護，即缺風保護壓差開關不接通，則上述加熱器、加濕器不得投入工作；且如果開機3分鐘后缺風保護壓差開關仍未接通，則發出缺風故障報警；
18、停機延時：需關閉和空調系統時，先關掉加熱、加濕、送風機延時3分鐘后關閉，以清除機組內殘留的余熱余濕；
19、過濾器壓差報警：在過濾器前后設置壓差開關，當過濾器前后壓差超過設定值時報警指示；
20、掉電保護：加熱電動調節閥/加濕器電動執行器均為斷電復位型，系統突然掉電時，可以自行關閉；
21、電氣安全保護：為機組安全可靠運行，機組控制柜提供以下安全保護功能：電機過載保護，電源、運行及過載報警指示，具有遠程/就地控制轉換功能；
22、防凍保護：有防凍措施和報警功能；

1. 空調機組共設4種狀態：正常運行，消毒運行，值班運行，關機。要求控制柜和上位機上均能實現模式轉換。2. 空調箱風機配自動變頻器，由設在送風總管上的風量傳感器來調節變頻器工作狀態，使送風量達到設定值。3. 正常運行時：a:風量控制：由設在送風總管上的風量傳感器來調節變頻器工作狀態，使送風量達到設計值。b:溫濕度控制：調節冷凍水管路、蒸汽加熱管路和蒸汽加濕管路的閥門開度，實現回風恒溫恒濕控制（溫濕度參數可調）。c:電動閥門控制：回風電動閥開啟，臭氧電磁閥關閉。d:設備啟?？刂疲嚎照{(diào)機組運行，臭氧發生器關閉。4. 消毒運行時：a:風量控制：由設在送風總管上的風量傳感器來調節變頻器工作狀態，使送風量達到設計值的1/2。b:溫濕度控制：調節冷凍水管路、蒸汽加熱和加濕管路的閥門開度，實現回風恒溫恒濕控制（溫濕度參數可調）。c:電動閥門控制：臭氧電磁閥開啟，排風電動閥關閉。d:設備啟?？刂疲嚎照{(diào)機組正常運行，臭氧發生器正常運行。5. 值班運行時：a:風量控制：由設在送風總管上的風量傳感器來調節變頻器工作狀態，使送風量達到設計值的1/4。b:溫濕度控制：調節冷凍水管路、蒸汽加熱管路和蒸汽加濕管路的閥門開度，實現回風恒溫恒濕控制（溫濕度參數可調）。c:電動閥門控制：回風電動閥開啟，臭氧電磁閥關閉。d:設備啟?？刂疲嚎照{(diào)機組運行，臭氧發生器關閉。

1.防火調節閥與送排風機聯鎖, 當風管內空氣溫度達到70°C時, 防火調節閥自動關閉,同時切斷送排風機電源, 并將信號傳至值班室。 另外,當消防值班室接到火警信號時,也可由消防人員手動遠距離關閉防火調節閥, 并切斷送排風機電源。2.空調系統的初效,中效過濾器壓差現場顯示，當過濾器阻力大于下列值時清洗或更換: 初效過濾器的壓差>80Pa, 中效過濾器的壓差>160Pa。過濾器進行壓差報警，當過濾器阻力>400Pa時報警，過濾器需要進行更換。FFU過濾器進行壓差報警，當過濾器阻力>180Pa時報警，過濾器需要進行更換。3.正壓控制：新風機組的風機設置自動變頻控制室內的正壓，當總管正壓值大于350Pa時（通過現場調試設定），減小風機變頻器的頻率。當正壓值小于350Pa時，加大變頻器的頻率。房間內正壓的控制，通過安裝在房間吊頂上壓差傳感器控制對應房間吊頂上新風電動閥的開度。4.室內溫濕度控制：當室外露點溫度大于11.8°C時，為夏季；當室外露點溫度低于11.8°C時且其干球溫度低于18°C時，為冬季；其它工況為過渡季節。（1）夏季工況：a.電動閥MV-M101-1、MZ-M101-1關閉，電動二通閥MV-M101-2、MV-M101-3、MV-M101-4開啟；系統處于制冷工況。b.設定干球溫度傳感器T1溫度為20°C，當T1溫度20°C時，電動二通閥MV-M101-2開大，當T1溫度低于20°C時，電動二通閥MV-M101-2關小。c.設定出風露點傳感器Td溫度為11.8°C，當Td溫度11.8°C時，電動二通閥MV-M101-3開大；當Td溫度低于11.8°C時，電動二通閥MV-M101-3關小；d.設定出風干球溫度傳感器T2溫度為18°C，當T2溫度18°C時，電動二通閥MV-M101-4關??；當T2溫度低于18°C時，電動二通閥MV-M101-4開大；（可根據實際情況調整出風溫度或關閉電動閥MV-M101-4直接露點送風，出風露點也可根據實際情況微調）

．自動化系統內容包括BMS建筑管理系統中空調系統的自動控制與房間環境監測末端點位通過硬接線/通信線至各樓層對應PLC柜，再通過網線/光纖至BMS系統機房。功能上可監可控，結果上須調試至需要的效果。設計單位明示控制要求及原理，具體自控圖紙由包商深化。自控系統BMS機房位置暫定與負一層弱電機房合并設置，布置參考自控構架圖，具體由包商確認并深化；線纜沿弱電橋架/出橋架穿管敷設，橋架未及或空間不足，由包商自行敷設橋架/穿管。設計未及之處，依照國家規范標準施工。 環境監測系統本工程環境監測系統用于潔凈區內關鍵房間的溫溫度、房間差壓的實時監控和報警。當采集到的測量數據值超過環境監測系統中可接受的參數設定值時，系統將自動觸發報警并且通知操作人員。所有測量的原始數據值和報警信息將自動記錄并且存僧在環境監測系統的歷史數據服務器。要求原始數據值可通過以時間為參數的曲線方式記錄以便使用方調用。環境監測系統設備組成溫度傳感器／變送器、濕度傳感器／變送器、壓差傳感器／變送器、各氣體探測器顯示面板要求能顯示并計量溫度、濕度、壓差三類數據，需額外考慮點位需求。環境監測系統監測內容潔凈區域房間相對壓差監測房間溫／濕度監測動物實驗室氨濃度探測、CO2使用點CO2濃度探測現場聲光報警：關鍵工藝區域設聲光報警器（詳見各原理圖），用于動物實驗室環境及CO2濃度報警。
