報 價 清 單

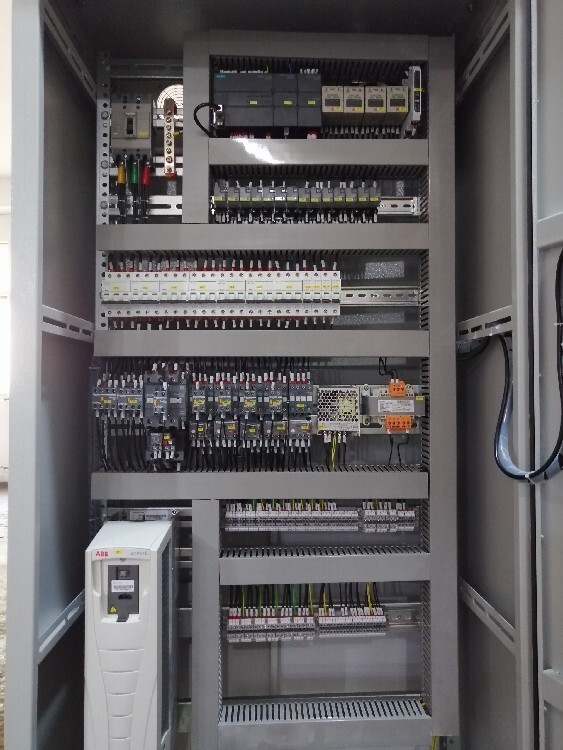

設備編號： 箱柜 設備名稱： 配電箱
外形尺寸： 700*1700*400 數量： 1 設備型號：
序號 名稱 規格 單位 數量 單價 金額 廠商
1.1 塑殼斷路器 NXM-125S/3300 125A 只 1 ￥270.00 ￥270.00 浙江正泰電器股份有限公司
1.2 斷路器 NXB-63 3P C50A 只 1 ￥52.14 ￥52.14 浙江正泰電器股份有限公司
1.3 斷路器 NXB-63 3P C32A 只 4 ￥44.19 ￥176.76 浙江正泰電器股份有限公司
1.4 斷路器 NXB-63 2P C16A 只 3 ￥30.00 ￥90.00 浙江正泰電器股份有限公司
1.5 交流接觸器 NXC-32 220V 50Hz+AX-3X/11 只 3 ￥157.78 ￥473.34 浙江正泰電器股份有限公司
1.6 控制變壓器 NDK-100VA 220/24 只 1 ￥244.11 ￥244.11 浙江正泰電器股份有限公司
1.7 熔斷器體 RT28-32（RO15） 6A 只 6 ￥1.35 ￥8.10 浙江正泰電器股份有限公司
1.8 熔斷器底座 底座RT28-63X 1P 只 6 ￥21.70 ￥130.20 浙江正泰電器股份有限公司
1.9 開關電源 NKY1-S-100 220/24 只 1 ￥332.24 ￥332.24 浙江正泰電器股份有限公司
1.10 中間繼電器 RXM2LB2BD+RXZE1M2C 只 9 ￥66.87 ￥601.82 施耐德電氣（中國）有限公司
1.11 中間繼電器 RXM4LB2BD+RXZE1M4C 只 1 ￥73.53 ￥73.53 施耐德電氣（中國）有限公司
1.12 PLC控制器 CPU224 1串口485/16DI/10DO 只 1 ￥949.50 ￥949.50 CN
1.13 7寸觸摸屏 TPC7071GI 只 1 ￥800.00 ￥800.00 昆侖通態
1.14 22KW變頻器 ENA100-4T0220 臺 1 ￥2898.00 ￥2898.00 ENA
1.15 散熱風機溫控器 KT15050 只 2 ￥120.00 ￥240.00 SHKT
1.16 缺風壓差開關 LF32-5 只 1 ￥82.50 ￥82.50 LEFOO
1.17 回風溫濕度傳感器 LFH102 只 1 ￥345.00 ￥345.00 LEFOO
材料小計 （元件+抽屜+銅排+鋁排） ￥7767.24
1.18 柜體 700*1700*400 1 ￥1290.00 ￥1290.00
1.19 輔料 1 ￥905.72 ￥905.72
1.20 費用 1 ￥996.30 ￥996.30
1.21 運費 1 ￥387.00 ￥387.00
單臺小計 ￥11346.26
合計 ￥11346.26

控制說明:
1. 溫度（T）控制：AHU1-1-01:設置在回風主管上的溫度傳感器控制循環空調箱冷/熱盤管的電動二通調節閥開度，維持室內溫度在設定值范圍（現場設定）;
2. 報警控制：
各級過濾器均設置差壓報警，報警壓力分別為：初效G4:100Pa，中效
3. 聯鎖控制：新風電動閥與送風機聯鎖。
4. 消防控制：
所有空調系統納入消防控制中心；當發生火災時,由消防值班中心發出信號關閉空調風機、排風機及防火閥，同時開啟排煙系統進行排煙及 防煙系統防煙；或防火閥熔斷，關閉聯鎖風機，同時輸出信號，經消防值班中心確認火災后，發出信號關閉非消防通風空調系統設備，開啟 排煙系統進行排煙。排煙系統也可就地開啟。注：所有系統原理圖中標注的正壓風量為理論計算風量。實際正壓風量會根據房間密閉情況而定。

a.凈化自取新風系統
自取新風凈化循環機組冷熱盤管的回水總管上配置比例積分電動調節三通閥，新風入口風管、回風主管上設置溫、濕度傳感器；傳感器均需安裝在風管直管段 上，不得安裝于彎頭位置。
溫、濕度探頭采集到信號后傳遞給自動控制器，自動控制器再通過所設定的溫度、濕度要求來控制三通調節閥的開啟度、再熱的運行。
自動控制器實行濕度控制。在夏季工況下：新風與回風混合之后，通過機組的表冷盤管進行降溫除濕，再通過機組再熱加熱到設計的送風狀態點送風；在 冬季工況下：室外新風低于5℃時，新風經機組預熱到5℃后，通過盤管加熱到設定溫度值后，再通過加濕器加濕，直到溫、濕度滿足自動控制器設定的值送風。

用戶需求說明清單
編號 需求項目 具體內容
01 空調機組 1. 制劑車間濃摩機組。
2. 制劑車間小制丸機組。
3. 前處理車間粉碎機組。
4. 溫度要求：18℃~26℃。
5. 濕度要求：45%~65%。
6. 風量要求：額定風量，自動調節。
02 送風功能 1. 監測送風溫度。
2. 監測送度。
3. 監測送風壓力。
4. 監測送風風量，并可根據風量設定需求自動調節送風主電機頻率。
5. 送風高溫報警。
6. 送風消防防火閥開反饋和聯鎖。
03 回風功能 1. 監測回風溫度。
2. 監測回度。
3. 監測回風壓力。
4. 回風閥門調節及反饋。
5. 回風消防防火閥開及反饋。
04 新風功能 1. 新風閥門調節。
2. 新風閥門反饋。
05 主電機 1. 電機運行狀態反饋。
2. 電機故障狀態反饋。
3. 手自動狀態反饋。
4. 啟動、停止。
5. 頻率自動控制。
6. 頻率反饋。
07 表冷段 1. 冷凍水閥門調節。
2. 冷凍水閥門反饋。
08 加熱段 1. 蒸汽閥門調節。
2. 蒸汽閥門反饋。
09 加濕段 1. 蒸汽閥門調節。
2. 蒸汽閥門反饋。
10 壓差檢測 1. 初效濾網壓差。
2. 中效濾網壓差。
3. 風機段壓差。
11 硬件 1. PLC采用西門子200smart模塊。
2. 觸摸屏，西門子或國產品牌。
3. 電動調節水閥門，西門子品牌。
4. 電動調節蒸汽閥門，西門子品牌。
5. 風閥執行器，西門子品牌。
12 竣工資料 1. 竣工圖紙，包括施工設計說明、系統圖、接線圖原理圖、自控平面圖、功能點位表等。
2. 提供PLC調試程序和觸摸屏畫面。
13 文件和驗證要求 系統功能描述和主要參數表
組件和儀表清單
PID流程圖
現場安裝和施工圖紙及用料清單，在圖紙上能夠體現用料的、規格等參數。
電氣設計原理圖及布線圖
儀表的校驗證書
備件和易損件清單
控制系統軟件備份
調試報告
DQ方案
IQ方案
OQ方案

1.防火調節閥與送排風機聯鎖, 當風管內空氣溫度達到70°C時, 防火調節閥自動關閉,同時切斷送排風機電源, 并將信號傳至值班室。 另外,當消防值班室接到火警信號時,也可由消防人員手動遠距離關閉防火調節閥, 并切斷送排風機電源。2.空調系統的初效,中效過濾器壓差現場顯示，當過濾器阻力大于下列值時清洗或更換: 初效過濾器的壓差>80Pa, 中效過濾器的壓差>160Pa。過濾器進行壓差報警，當過濾器阻力>400Pa時報警，過濾器需要進行更換。FFU過濾器進行壓差報警，當過濾器阻力>180Pa時報警，過濾器需要進行更換。3.正壓控制：新風機組的風機設置自動變頻控制室內的正壓，當總管正壓值大于350Pa時（通過現場調試設定），減小風機變頻器的頻率。當正壓值小于350Pa時，加大變頻器的頻率。房間內正壓的控制，通過安裝在房間吊頂上壓差傳感器控制對應房間吊頂上新風電動閥的開度。4.室內溫濕度控制：當室外露點溫度大于11.8°C時，為夏季；當室外露點溫度低于11.8°C時且其干球溫度低于18°C時，為冬季；其它工況為過渡季節。（1）夏季工況：a.電動閥MV-M101-1、MZ-M101-1關閉，電動二通閥MV-M101-2、MV-M101-3、MV-M101-4開啟；系統處于制冷工況。b.設定干球溫度傳感器T1溫度為20°C，當T1溫度20°C時，電動二通閥MV-M101-2開大，當T1溫度低于20°C時，電動二通閥MV-M101-2關小。c.設定出風露點傳感器Td溫度為11.8°C，當Td溫度11.8°C時，電動二通閥MV-M101-3開大；當Td溫度低于11.8°C時，電動二通閥MV-M101-3關??；d.設定出風干球溫度傳感器T2溫度為18°C，當T2溫度18°C時，電動二通閥MV-M101-4關??；當T2溫度低于18°C時，電動二通閥MV-M101-4開大；（可根據實際情況調整出風溫度或關閉電動閥MV-M101-4直接露點送風，出風露點也可根據實際情況微調）

1、空調主機控制要求：1）六臺模塊機組；2）支持RS485通訊，要求能夠?qū)照{(diào)主機進行啟停控制，制冷/制熱模式切換，運行狀態、故障顯示等；3）1F/2F觸摸屏分別可以對主機進行控制，MAU1-1，MAU2-1與主機聯動控制（啟停、運行模式）；4）主機單做控制界面。2、控制要求：1）送風段設置溫濕度傳感器；2）夏季模式：制冷、除濕通過電動閥開度控制冷凍水流量（空調主機需要切換到制冷模式）；3）冬季模式：制熱通過電動閥開度控制熱水流量（空調主機需要切換到制熱模式）；4）所有變頻器頻率不得低于25HZ運行;3、其他：1）觸摸屏可實現一鍵啟動、停止（MAU1-1、MAU2-1、排風機），MAU1-1、MAU2-1、PF2-1、PF2-2手自動切換。2）觸摸屏可顯示空調主機、MAU1-1、MAU2-1、PF2-1、PF2-2的運行狀態、啟停狀態、故障顯示（內屏）等。3）空調主機制冷/熱模式須與空調箱保持一致。4）水泵由主機有源接點控制（一用一備）。5）環境溫度低于5度時水泵自動運行（由空調主機執行）。6）手動調節MUA1-1、PF2-1頻率。7）設備運行異常、房間溫度異常等情況產生時在觸摸屏上報警。8）FFU回路M1、M2、M10與MAU1-1聯動（干接點控制）。9）FFU回路M3、M4、M5、M6、M7、M8、M9與MAU2-1聯動（干接點控制）。
