空調自動控制指空氣調節（簡稱空調）的作用是在室外氣候條件和室內負荷變化的情況下使空間（如房屋建筑、列車、飛機等）內的環境狀態參數保持期望的數值?？照{(diào)自動控制就是通過對空氣狀態參數的自動檢測和調節，保持空調系統處于優工作狀態并通過安全防護裝置，維護設備和建筑物的安全。主要的環境狀態參數有溫度、濕度、清潔度、流速、壓力和成分等。

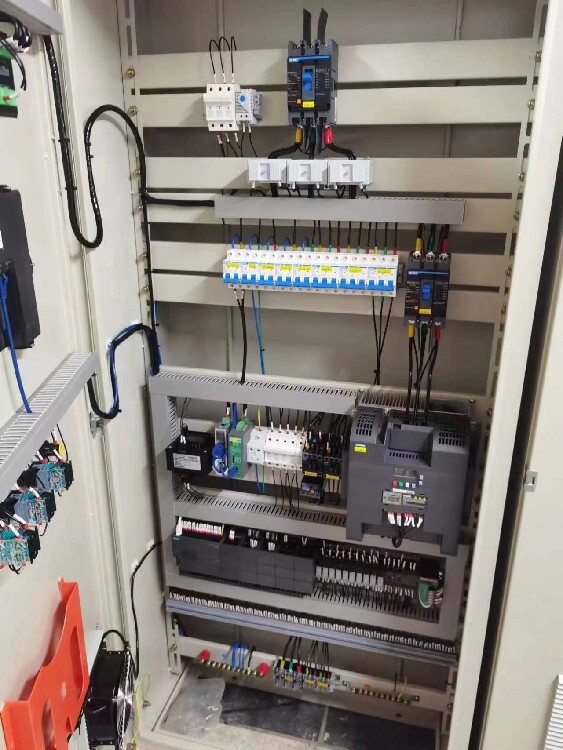

控制柜功能：

1.溫度控制：根據回風（或典型房間）溫度與設定值之間的差異和極性，通過DDC的PID操作值調節冷/熱水閥的開度和風扇的工作頻率，以將室內的溫度保持在要求的范圍內。

2.濕度控制：根據回風（或典型房間）濕度與設定值之間的差異和極性，通過DDC的PID操作值調節加濕閥的開度或除濕除濕閥的開啟度，使室內環境的濕度保持在要求的范圍內。

3.節能控制：根據檢測到的新風和回風（或典型房間）的溫度和濕度，通過DDC計算焓值，并根據新風和回風的焓值以及熱濕負荷，調整新風閥、排氣閥和回風閥的開度以及風機的運行頻率，使得空調每天不間斷全自動運行。

4.聯鎖控制：新風閥、回風閥、冷熱水閥、加濕閥等均與風機聯鎖。當風機啟動時，調節新鮮空氣和其他閥門的開度；風機停機時，應同時關閉新風閥、冷熱水閥、加濕閥等。

5.監測：新風/回風/送風/典型房間的溫度和濕度、空氣閥/水閥的開啟、風機手動/自動和運行狀態等。

6.報警：風機故障報警、過濾器堵塞報警、低溫報警、火災停機。

7、聯網型自動控制箱可實現機組運行參數的遠程監控和機組運行狀態的控制。

恒溫恒濕控制：(冷熱盤管+輔助電加熱+加濕器)控制目標:基于空調系統能滿足設計要求的情況下，實現控制精度為溫度:24±2℃，濕度:50±5%；基于以上目標,凈化空調機組的設計需要包含以下送風機、冷熱盤管、輔助電加熱、加濕器、初效過濾器、中/亞過濾器、新風閥。電源微型斷路器及二次控制回路，三相電源供給，電源正常、機組起停及工作指示，送風機直接起動，遠程/本地起停模式轉換，機組缺風保護報j指示，停機，過載保護，緊急停車，消防連鎖。主要元器件：含控制柜箱體、PLC控制器模塊、模擬量輸出擴展模塊、塑殼斷路器、微型斷路器、開關電源、中間繼電器、交流接觸器、過載繼電器、繼電器、接線端子、零排、地排、散熱風扇、電線等)

? 自控柜只含柜體，如需傳感器配套訂購時選擇各自所需傳感器類型

? 單弱電自控柜按以下方案選擇，可直接訂購。貨期5-7天。

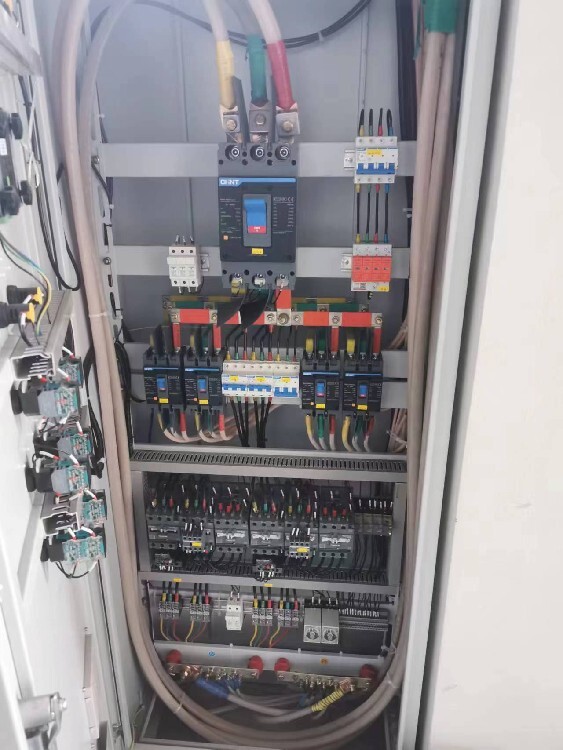

? 強弱一體柜因各個功率不同，請聯系客服備注功率再訂購。貨期7-10天。



一、功能一送風變頻控制：

（1）送風機啟動，排風連鎖

（2）冷盤段電動閥常年制冷（電源DC24,信 號0—10V）

（3）電加熱SCR無極調速/蒸汽加熱閥AC24電源0-10號

（4）電極加濕/電熱加濕/蒸汽加濕閥AC24電源0-10號

（5）風機變頻頻率由室內靜壓調節，排風變 頻手動觸摸屏設置

（6）關機延時5分鐘

（7）送風溫濕度顯示或者室內溫濕度顯示

（8）室內靜壓顯示

（9）風機壓差開關，初中效濾網



二、產品特點：

1、可顯示溫度，濕度, 各電動閥開度或開關狀態，風機狀態

2、設定參數可手動調整，也可根據內置程序自動調整

3、具有PID自動調節功能和強制兩種模式

4、風機設備可設定時間開關機


5、帶報警功能，記錄報警內容，可打印數據

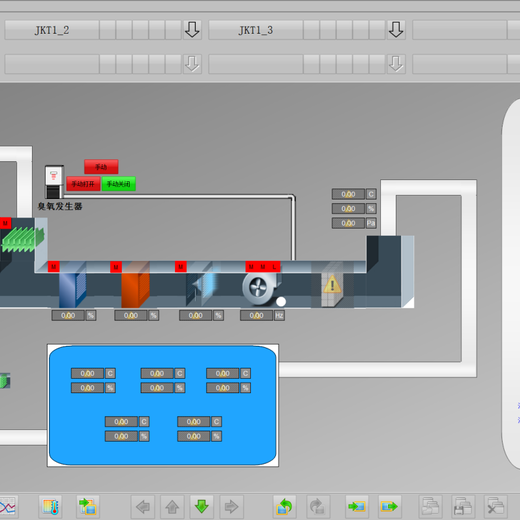

6、觸摸屏操作，中文界面，簡單方便

1. 溫度控制。通過設置在風管里的溫濕度一體傳感器檢測回風溫度，并將所測得的溫度信號送到 PLC 的模擬輸入端。PLC 將測得的溫度和溫度設定值比較并進行 PID 計算，將結果輸出到相應模擬量輸出，如冷凍、熱水的電動調節閥，通過控制其開度達到溫度控制的目的。

2. 濕度控制。通過設置在風管里的溫濕度一體傳感器檢測回度，并將所測得的溫度信號傳送到PLC 的模擬輸入端。PLC將測得的濕度和濕度設定值比較并進行 PID 計算，將結果輸出到相應模擬量輸出。在冬季模式里通過對加濕器電動調節閥的開度調節達到濕度控制的目的。而在夏季模式里，濕度的控制并非通過對加濕器開度的單一控制，而是對水閥調節器和加熱器的綜合PID 控制實現的。

3. 風道壓力控制。按照工藝要求，風道內壓力需保持一定值，以滿足潔凈廠房的環境要求。 系統通過變頻器驅動送風機，事先將滿足工藝要求時的變頻器頻率值作為設定值，將設置在管道內的回風壓力檢測傳感器測得的壓力值作為反饋值，通過PID計算控制變頻器的輸出頻率，以達到風壓控制要求。

空調機組自控系統在凈化廠房潔凈車間裝修中起著至關重要的作用。它能夠?qū)崿F(xiàn)對空調機組的自動控制，潔凈車間內的溫度、濕度、風速等參數達到設定的標準，從而確保生產環境的潔凈度和穩定性。以下是空調機組自控系統的一些主要介紹和應用：

1. 系統組成：空調機組自控系統主要由控制器、執行器、傳感器、調節閥等部件組成?？刂破魇窍到y(tǒng)的控制核心，負責接收傳感器的信號并根據預設的控制策略進行處理；執行器負責根據控制器的指令對空調機組進行操作；傳感器用于檢測潔凈車間內的環境參數；調節閥用于調節空調機組的運行狀態。這些部件共同協作，實現了對空調機組的控制。

2. 控制策略：空調機組自控系統通常采用PID（比例-積分-微分）控制策略，通過對溫度、濕度等環境參數的實時監測和調節，實現對空調機組的控制。此外，還可以根據實際需求采用模糊控制、神經網絡控制等的控制方法。這些控制策略能夠根據實際需求進行靈活調整，滿足不同行業對潔凈車間環境的要求。
