一、設備概述

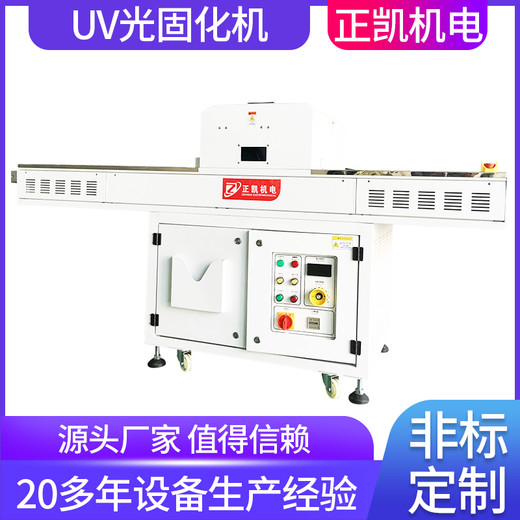

UV固化機主要用于TP或其它點膠后UV干燥。
二、設備規格以及主要技術指標
1.有效照射寬度：70mm
2.UV固化方式：LED單波段固化405±5nm。
3.產品尺寸：金屬環MAX區域3*3cm
4.UV光積量：速度在2m∕min,能量在3000mj∕c㎡以上
（采用客戶“信利光電”的美國EIT能量表）
5.UV室溫度：30度以?xún)?nèi)
LEDUV燈技術參數 ：
1.LED照射頭數量:1組
2.發光面積:70mm*300mm，70mm為傳送帶寬度方向，300mm為傳送帶流線方向，按

2米/分鐘走速， 可在UV區域內光照9秒。
3.LED燈波長: 405±5nm一組
4.初期發光強度: 50-500ｍＷ/cm2可調，光強500mW及受光時間9秒能量約4500mj。
5.LED燈:韓國LG芯片,3W/顆，共計210顆燈珠。
6.照射方向:正面照射.與傳送帶呈90度角擺放
7.有效照射幅寬:70mm
8.產品表面溫度: 30℃以下（速度2m∕min）
9.有效照射距離:10-100mm可調，照射頭前后位置可手動調節。
傳送機構參數 :
1.傳送帶出料位配有光纖開關一組，感應治具板出口位置自動停止傳送，

防止治具掉落。
2.傳送帶寬度：260mm.
3.進出料口高度：MAX30mm
4.傳送速度：1～5m/min.
5.傳送重量：MAX2kg.
6.輸送馬達: AC 馬達無級變速.
7.產品表面溫度: 30℃以下.
8.測量方法: 直接將熱電偶（K 型）貼到工件（表面）后進行測量.
10.網帶防偏:網帶底部?jī)蓚?cè)配有防偏導條，防止網帶傳送中偏移.
11.流水線加裝遮光罩防止漏光，減少員工眼睛傷害.
12.流水線傳送入燈區是可調節手動限位的.
13.玻璃進入感應到產品自動開燈照射，沒有無產品經過時是自動關燈狀度.
14.機臺總長3200mm，入料段1900mm有300mm伸入上游點膠機臺內，UV段

600mm，出料段700mm。
15.機臺另配一臺長度4700mm寬度150mm流水線，單放置與機臺邊上與點膠

機連接固定。
16.傳送帶采用黑色防靜電PVC制作，傳送大梁及支撐角架采用鋁型材制作。
其它項目參數：
1.材 質：內外采用SS41#鋼板經防銹處理后靜電噴涂象牙白色。
2.控制面版：PLC配合人機界面，操作界面直觀簡單
3.電 源：AC220V 單相 50Hz 2KW
4.機臺尺寸:長1000mm*寬500mm*高1050mm （寬度不含冰水機、LED控制系統）
冰水機尺寸：長550mm*寬280mm*高430mm
LED控制系統：長429mm*寬330mm*高246mm
5.重 量：約300Kg
