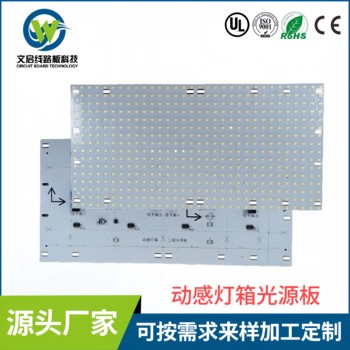

LED動感燈箱PCB線路板光源板雙面玻纖板FR-4是專為動態照明系統設計的核心部件，其制造工藝與材料選擇均圍繞高可靠性與多樣化光效展開?；牟捎肍R-4環氧樹脂玻璃纖維層壓板，這種材質通過高溫高壓成型，雙面覆銅厚度均勻控制在35μm至70μm之間，經精密蝕刻形成復雜電路網絡。其玻璃纖維編織結構賦予板材的尺寸穩定性，熱膨脹系數低至14ppm/℃（X/Y軸方向），即使在劇烈溫差下也能避免焊點開裂。板材表面覆蓋綠色或黑色阻焊油墨，通過UV固化技術形成絕緣保護層，小阻焊橋?qū)挾瓤蛇_(dá)0.08mm，確保高密度LED燈珠（如2835、5050貼片型號）間距可壓縮至2mm以內，實現無縫光帶效果。

在實際應用中，這種雙面玻纖板可同時驅動正面與側面的LED光源模塊，配合PWM調光芯片實現256級灰度控制，創造出流水、呼吸、星空等復雜動態效果。其介電常數（Dk）穩定在4.5±0.1@1GHz，介質損耗角正切值（Df）低于0.02，特別適用于需要高頻信號傳輸?shù)闹悄軣粝湎到y(tǒng)。商業領域常見于地鐵廣告屏、連鎖店招牌及展覽館互動裝置，工業場景中則用于機械設備狀態指示燈矩陣或智能倉儲系統的定位指引。

為確保長途運輸安全，每塊PCB光源板先經真空離子清潔后裝入鋁箔防靜電袋，袋內放置濕度指示卡與氧吸收劑。多層堆疊時采用蜂窩狀PE隔板分隔，外箱使用5層BC瓦楞紙板制作，邊角加固ABS防撞角。標準包裝單元含25片板，支持按客戶需求定制防潮氮?dú)馓畛浒b。出廠前需通過85℃/85%RH雙85老化測試48小時，并采用飛針測試儀進行電路通斷檢測，確保每片板的絕緣電阻值＞10^12Ω，耐壓強度＞1500V/mm。

該產品特別設計的2oz厚銅版本可承載大5A/mm2電流密度，配合ENIG沉金工藝使焊盤表面粗糙度＜0.3μm，提升SMT貼片良率。針對戶外應用場景，可選IPX7級三防漆涂層，使板材在雨霧環境中仍能保持穩定工作。這種將電子工程與光學設計深度融合的解決方案，正推動商業照明向智能化、藝術化方向持續進化。
