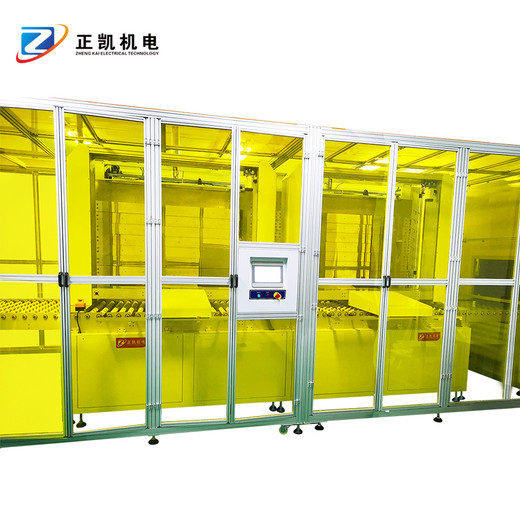

一、設備概述

◆用途:層式固化爐主要用于托盤烘烤
◆特點:采用多層式結構設計,設備占地面積小，加熱采用整體式鋁板加熱，

均勻性好潔凈度高。
二、設備主要技術指標
◆產品規格:托盤尺寸400mm*500mm,厚度0.4mm-1.1mm。
◆生產節拍: 30S/PCS
◆加熱方式: IR加熱板加熱。
◆烘烤溫度:室溫-200℃任意可調節，常用150℃
◆溫度均勻性:熱板表面均勻性小于±3℃，恒溫玻璃表面均勻性小于±5℃
◆烘烤時間: 150S-240S(依工藝要求自行設定)
◆升溫時間:≤30分鐘
◆出板溫度: 45℃以下
◆來料方式:入料傳送滾輪與上游設備滾輪對接，將玻璃傳送到本機.
◆出料方式:出料傳送滾輪與下游設備滾輪對接，將玻璃傳送到下游設備。
◆爐內玻璃傳送方式:采用機械手搬送,機械手托持玻璃底面。
三、設備動作流程
入料一預熱一主固化一出料
玻璃流入本機入料傳送滾輪，整列機構將玻璃定位，等待機械手取料。機械手將
入料玻璃放置預熱區，進行預熱升溫。
機械手將預熱好的玻璃取出放置主固化溫區，進行主固化。機械手將固化區固化
完成的玻璃取出放置工位。
械械手將完成的玻璃取出放置出料滾輪上，出料滾輪將玻璃送出本機臺。
◆設備尺寸：L4500mm*W1900mm*H2500mm。
◆電源: AC 380V 三相50Hz 115KW
◆氣源:潔凈壓縮空氣: 5kg/cm2 250L/min Rc1/2快接配有流量計.
