T8led燈管燈管又叫T8led日光燈管、T8led日光燈

1.什么是T8led燈管

眾多l(xiāng)ed燈管之一。T代表“Tube”,表示管狀的,T后面的數字表示燈管直徑,T8就是有8個“T”,一個“T”就是1/8英寸,一英寸等于25.4毫米,那么每一個“T”就是25.4÷8=3.175mm。T8燈管直徑尺寸為26mm

2.t8led燈管_尺寸_長度

包括兩種

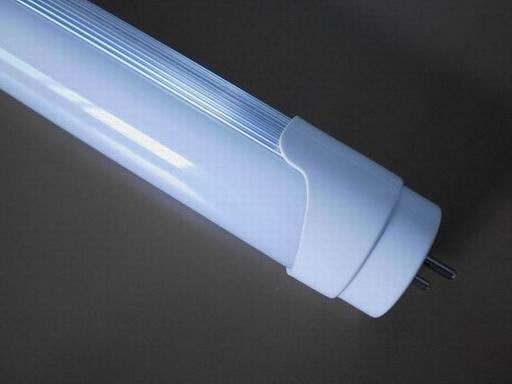

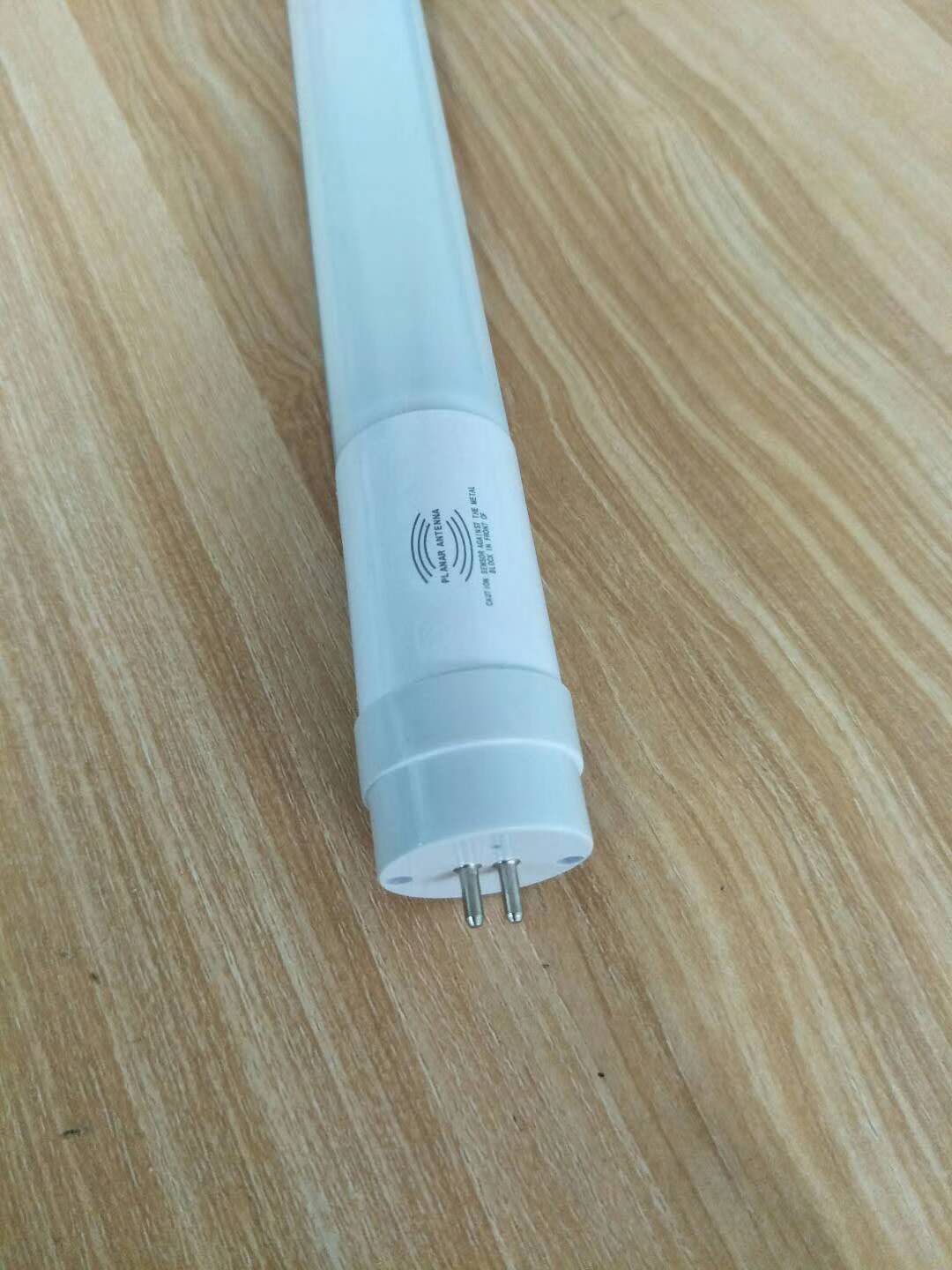

一種是分體式T8led燈管

T8燈管的長度(注：統一寬度39mm、高度52mm）20w長620mm;30w長926mm;40w長1230mm;

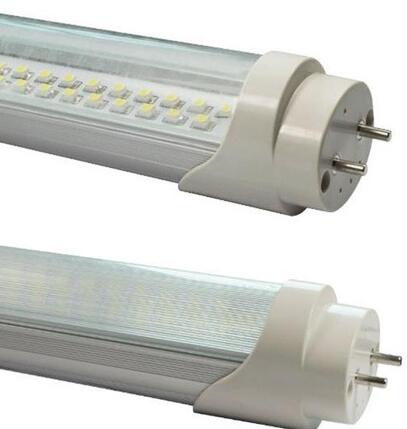

t8LED燈管是采用LED白光作為發光光源的日光燈管，T8是它的直徑φ26mm（1英寸），一般是用來代替?zhèn)鹘y(tǒng)普通節能熒光燈管的，所以常見規格長度有：0.6m、1.2m等

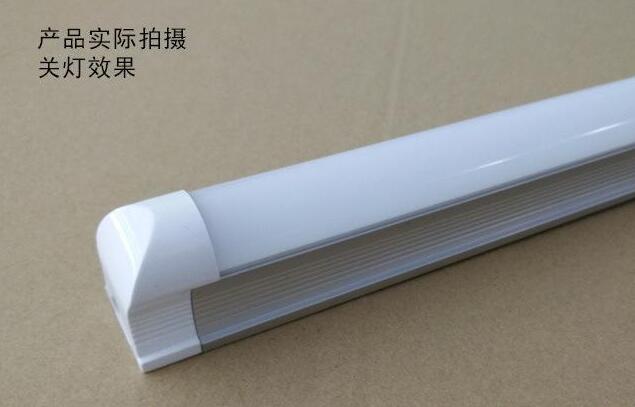

一種是一體化T8led燈管

名稱]: LED日光燈

[尺寸]:L1215*W30.4*H35.5(mm)

[燈光顏色]:正白/暖白

[材質]:鋁+PC

[電壓]:AC90-260V

[功率]:18W ,替代40瓦T8傳統日光燈管

[光通量]:1400-1600LM

[壽命]:50000H

[芯片數量]:288 pcs ,SMD

一般尺寸有0.3米 0.6米 0.9米 1.2米 1.5米

工程里面T8日光燈管的采購量無疑是大的：學校，工廠，醫院，機關單位，公交廣告，地鐵站等。日光燈管T8的身影無處不在，且T8管很容易集成內置電源。T5日光燈管由于直徑過小，目前很難將驅動電源直接做到傳統燈管內部，只能通過一體化才能將電源內置或者直接采用電源外置的方法。這樣從替換燈管的復雜程度來講T8比T5簡單方便很多。

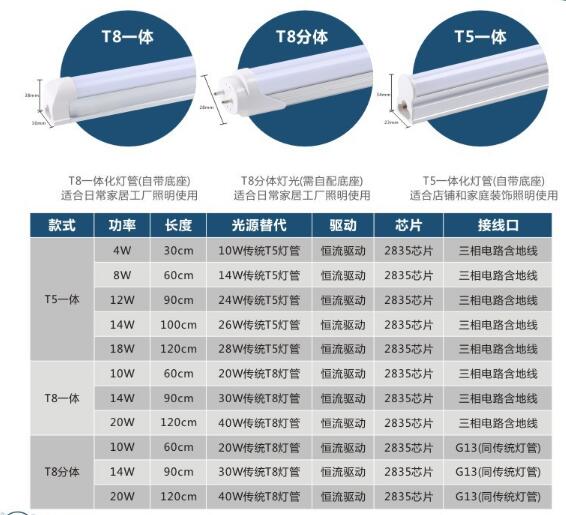

3.t8led燈管_尺寸_長度_功率

不通長度，對應功率是大不相同的

  T8熒光燈管的光效一般60~70LM/W，20W、30、36、40W 對應的光通量：1400、2100、2520、2800LM，但它有一面光通量是反射下來的，通常取0.7~0.8的系數，即980~1120、1470~1680、1764~2016、1960~2240Lm。實際情況要根據你的成本目標、PC罩透光率、LED種類來選燈珠數量。

led燈管功率分別是t8led燈管_尺寸_長度_功率_接線圖-深圳郎特科技

常見尺寸規格是：1.2m、0.9m、0.6m ，1.5m的不常見常見功率：1.2m的是18W，0.9m的是15W，0.6m的是10W，1.5m的是24W

4.t8led燈管_尺寸_長度_功率_接線圖

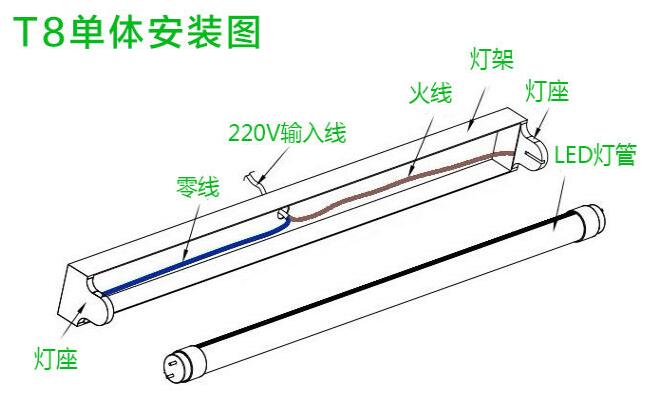

5.t8led燈管接線圖

  你要搞清楚LED燈管與普通的日光管是不同的，LED燈也不能直接用在普通燈管的支架上，原因在于LED燈是220W直接到驅動的，所以只有2條線，一條相線和零線，一般來說一頭是火線，另一端是零線了，由于普通的日光管支架是兩只腳的，在沒有LED日光管的支架情況下，那只好把一頭兩只腳 都并起來用，這樣兩只腳你一腳接相線，另一腳接零，那就形成了相線直接接零線，這是非常危險的短路，你人無事就好??！要贊美一下的是你的空氣開關質量還不錯哦。

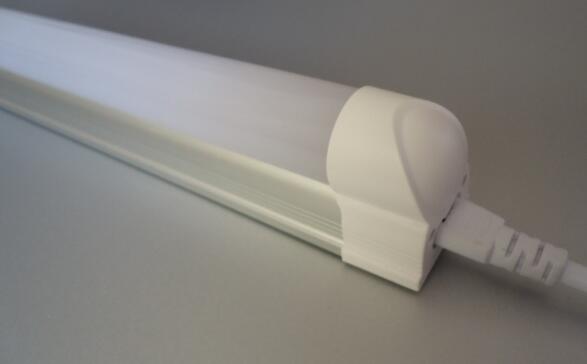

6.一體化T8led燈管接線圖

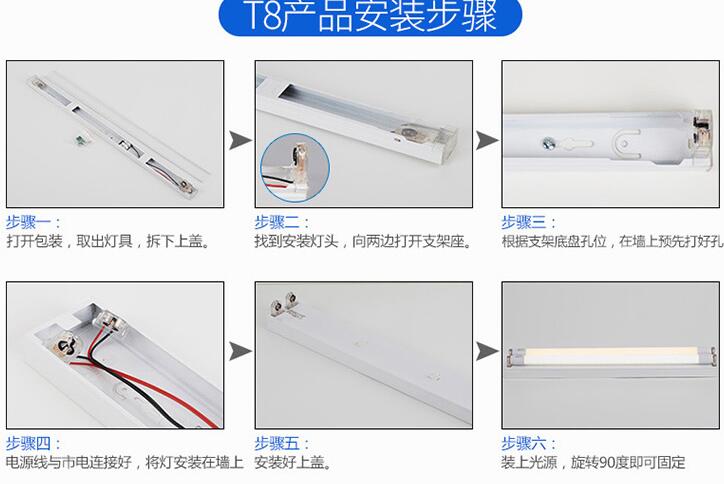

不過很多T8是燈管，其它兩根接火線和零線即可，然后將支架裝好，將燈管插入卡槽轉動90度如果是一體化的都很簡單，只要將接頭（廠家會配）插入燈頭內，你就要買一個支架（好是廠家配的LED的），然后將黃綠線接地線，發光面朝外，按一體化的方式接好

led燈管節能改造接線圖t8led燈管_尺寸_長度_功率_接線圖-深圳郎特科技

如果一臺100KVA的變壓器，如果配T8燈的話可以用：100*1000/94.6=1057盞燈。如果是配T5燈的話可以用：100*1000/20.5=4878盞。同樣1000盞燈，T8的容量為94.6KVA，而T5燈只有20.5KVA，所以能增加74KVA的容量。如果您的變壓器計費是按**功率計費的話，那您一個月光功率這一項您就能節約：74*38=2812元。

  目前很難將驅動電源直接做到傳統燈管內部,只能通過一體化才能將電源內置或者直接采用電源外置的方法。這樣無論是從替換需求量來講還是替換燈管的復雜程度來講T8都遠勝于T5。但是在家庭裝領域,T5又要勝于T8,因為現在家裝天花吊頂周圍的一圈燈管要么用軟燈帶,要么用T5燈管,基本沒人用T8,因為吊頂周圍的一圈燈只需要起一個輔助照明的作用。

7.如何選擇LED日光燈功率長度：t8led燈管_尺寸_長度_功率_接線圖-深圳郎特科技

LED日光燈性很強，一般人分不清楚，以下3招告訴你，不用儀器可以選LED燈管

1).看外觀的LED燈管

   真正的LED日光燈。從燈的角度來看，燈的形狀和大少的更好和更一致的，產品一致性好，質量更容易。當然，外觀不能有裂縫，接口之間的松散。LED燈管選擇那種工程塑料阻燃PC外罩，鋁管是亮的，航空鋁。

2).看工作溫度

  LED日光燈在正常運行時，溫度應低。否則，LED燈管的壽命很短。同時，通電幾分鐘后，應該有溫度，證明散熱好，用的是鋁基板散熱，沒有溫度，就是用了玻纖板，散熱不出來，很容易就會死燈。

3).看啟動性能

 LED日光燈的啟動有個特點：通電即亮，不會閃爍。日光燈改led燈管接線圖，T5led燈管接線圖。
