旋轉臺 FR11

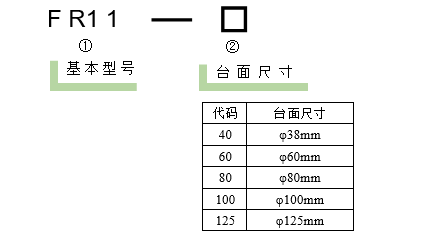

產品規格：FR11系列

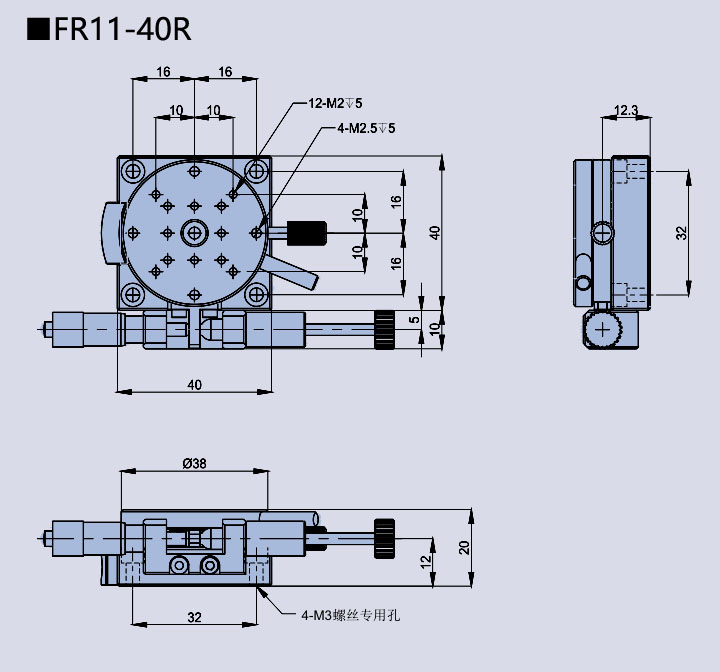

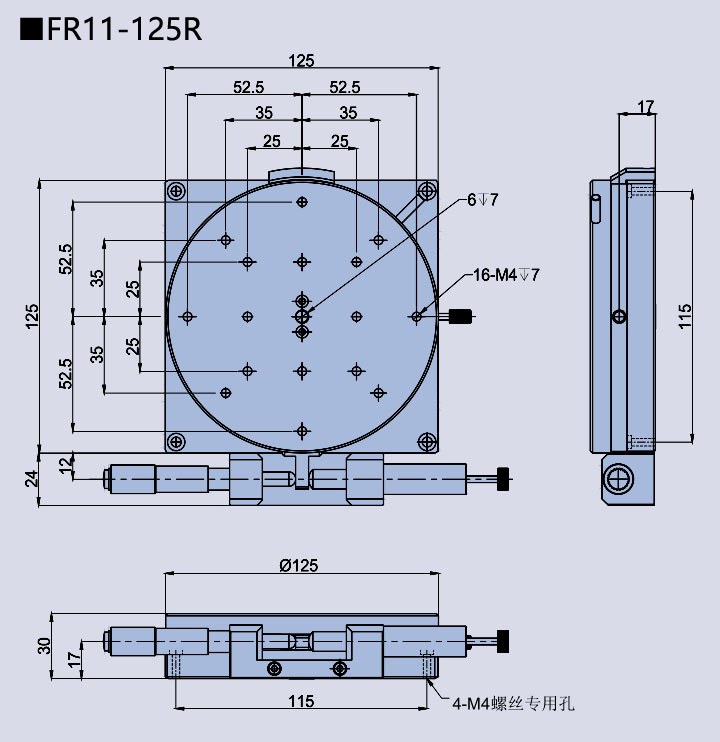

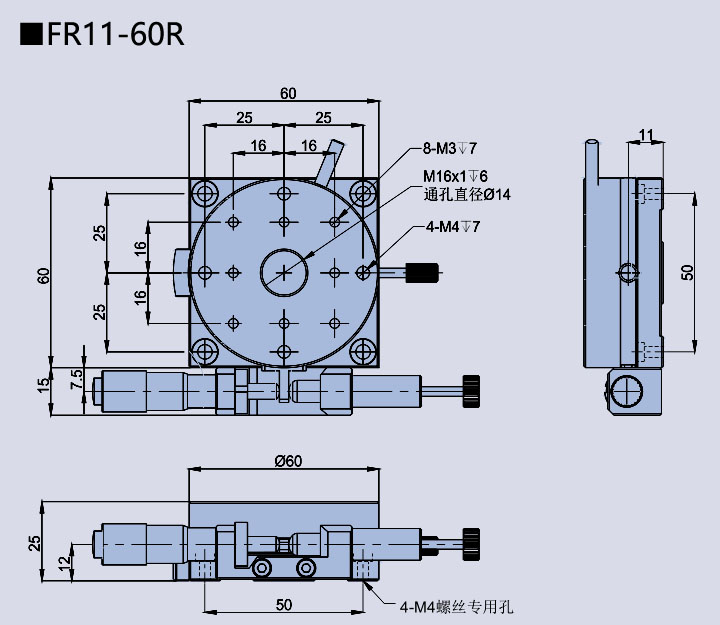

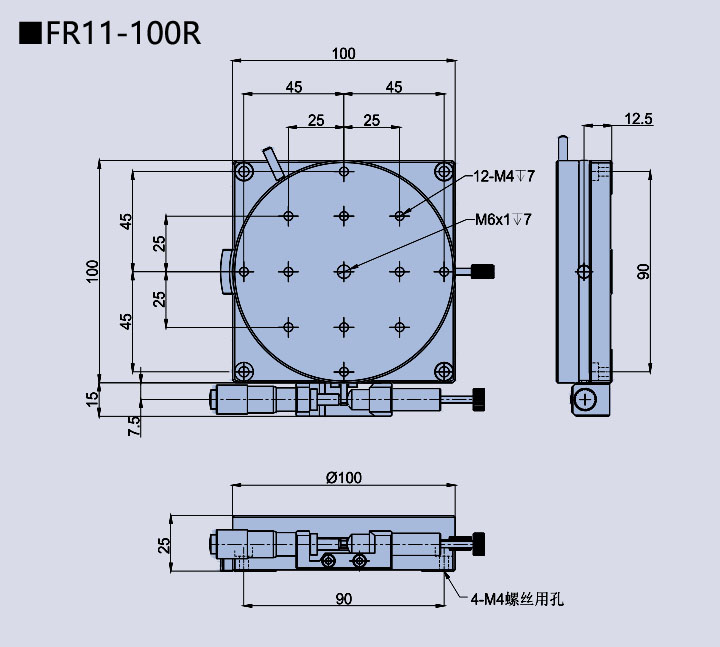

產品型號 : FR11-40R/60R/80R/100R/125R
此調整架為復坦希公司標準規格，訂購量1-100臺之間，可在當日發貨。訂購量大于100臺，請聯系我們確認貨期。
此滑臺是通過導向機構、進給機構、鎖緊機構三部份組合而成，方便進行精密定位調整，可用于查、組裝、加工或其
它的工裝夾具等。
此產品的導向機構為雙軸承滾動導向，進給機構為微分頭，鎖緊機構為止動螺絲側面固定。
使用方法：
①：止動螺絲處于非鎖緊狀態時，旋轉臺面可以做360°旋轉。
?、冢何⒎诸^用來做精密微調，當止動螺絲鎖緊時，旋轉臺面會一周轉動。
?、郏何⒎诸^，進行微調。
?、埽烘i緊螺絲對置夾緊。

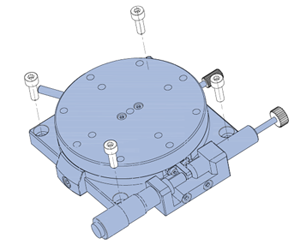

將滑臺安裝到使用臺面上時，通過安裝板上的孔來固定，固定螺絲鎖緊的方法，請參見下圖：
