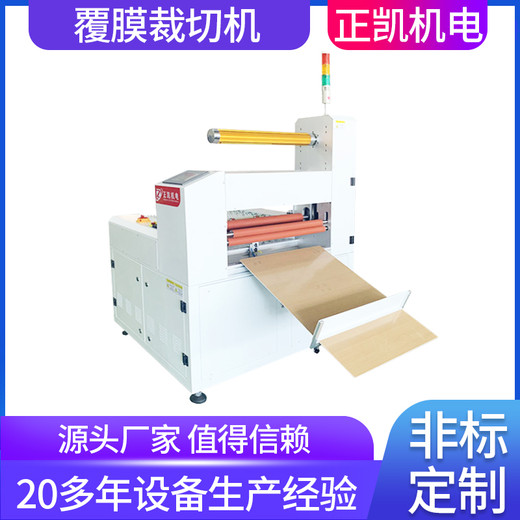

一、設備概述
覆膜裁切機用于復合板，將材料自動覆上保護膜并裁切成單片。

可有效的節省原材料的浪費，減少人工操作。
二、設備規格以及主要技術指標
◆生產能力
1.產 量：根據裁切長度而定
2.裁切尺寸：長度：250～500mm
寬度：200～500mm
材料厚度：T=0.4～1mm
3.膜尺寸： 寬度：500mm
厚度：15～76μm
直徑：￠160~250mmMAX
4.覆 膜：覆膜偏移量：±2mm
覆膜速度: 0～10M/min可調，生產產品尺
寸MAX為L(zhǎng)450*W250㎜時，節拍達3.6秒/片.
5.產品要求：產品曲翹度（500mm×500mm）：10mm以內。
外觀要求：目視無氣泡、無劃傷、無壓痕。
6.傳送面高度: 900mm±20mm
◆主要組成機構
1.整列機構：定位檢測光電檢測到材料后，輸送馬達暫停輸送，

整列馬達通過同步帶驅動兩側擋料柱同時往輸送中心靠攏。

整料寬度200-500㎜,依據材料寬度人機設定。

2.卷料固定：Φ3寸氣脹軸固定，與磁粉制動器配合，可控制氣脹軸扭力。
3.覆膜機構：固定在氣脹軸上的材料經過上覆膜滾輪向下繞并覆在材料上。

上下兩組滾輪采用包膠硬度70°制作，包膠輪接觸材料表面避免包膠后起泡。

上覆膜輪可通過兩組氣缸帶動其升降，行程為30㎜，方便穿膜。

4.裁切機構:采用鍘刀方式裁切，可以裁產品料頭及保護膜，

鍘刀往下裁切穩定性好，壽命長。
5.接料盤: 裁切完成后覆膜后的產品流入接料盤，堆疊起來。
6.控制系統：PLC配合人機界面，操作界面直觀簡單。
7.保護膜前后兩邊均預留2到3mm余量，防止切刀切傷產品。
8.入料采用枚葉式UPE輸送滾輪傳送，裝有檔料定位裝置，

用于防止材料沖過定位線，導致材料片與片間隔不準。

◆Utility
1.電力：AC380V 三相 50HZ，1KW
2.空氣源：5～7kg/c㎡
3.空氣量：30～40L/Min
4.機臺尺寸：約L2520㎜×W1080㎜×H1459㎜
