產品別名 |
相貫線切割機,數控相貫線切割機,圓管相貫線切割機 |
面向地區 |
全國 |
工作形式 |
等離子切割 |
電流 |
直流 |
作用原理 |
逆變 |

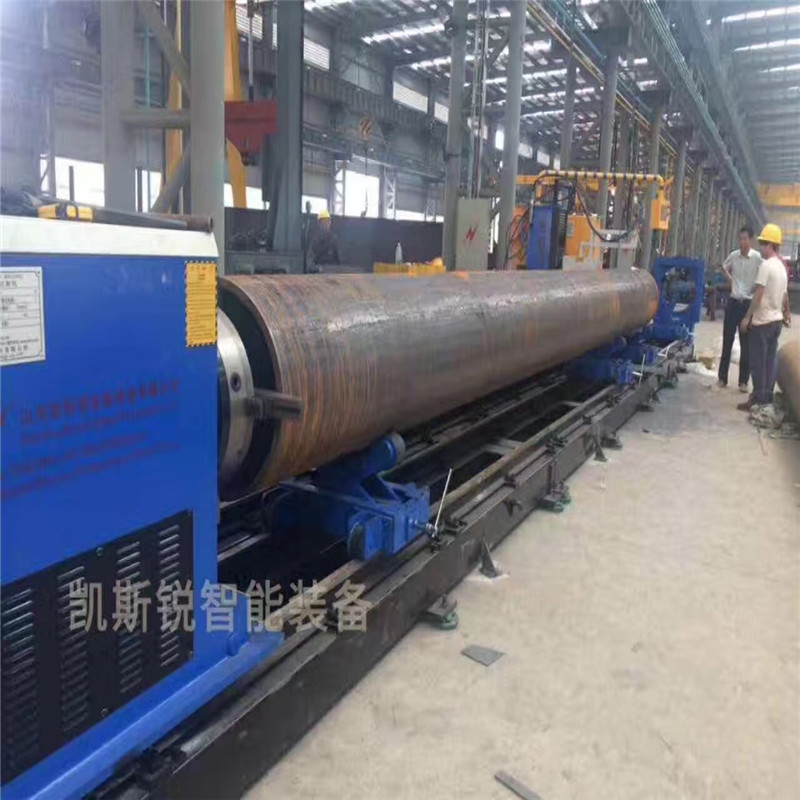

圓管數控相貫線切割機－工作原理

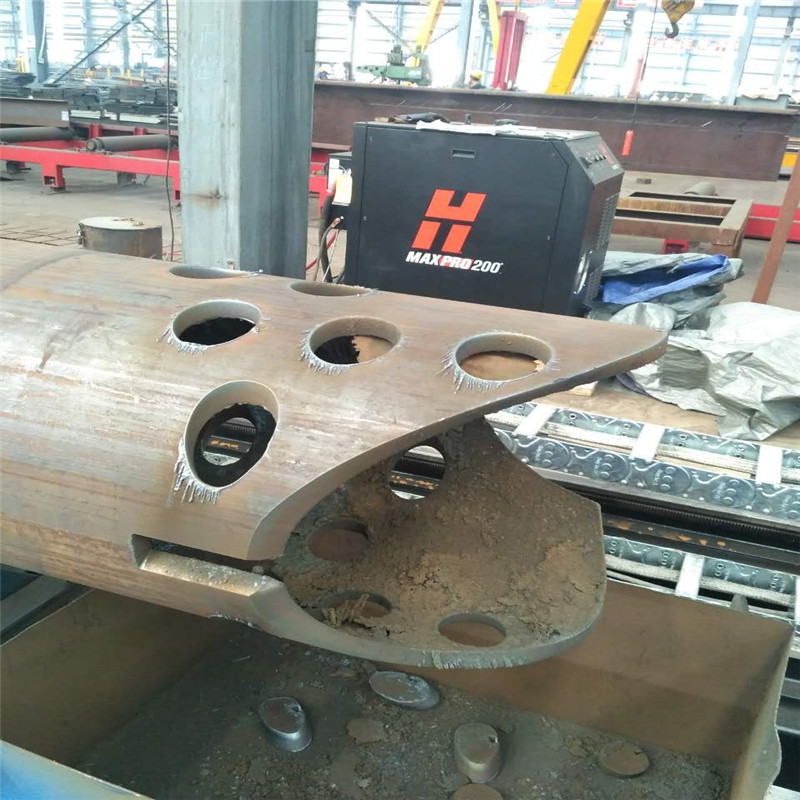

隨著鋼結構行業的發展大量的圓管需要相貫線切割機來的加工，而圓管相貫是該加工制造過程中經常遇見的切割焊接結構、相貫焊接前 ，管端相貫線需要加工，相貫線上每一點的焊接坡口都需要加工，所以就要用到數控相貫線切割機，下面小編為大家介紹下相貫線切割機的切割原理。

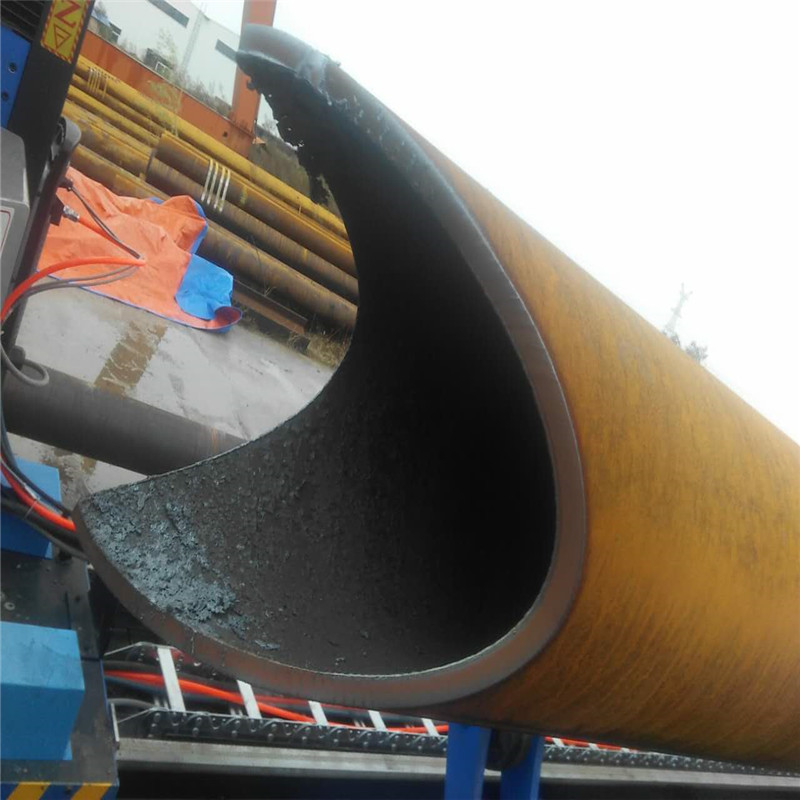

圓管靜止不動，并且由于相貫鋼管的直徑大小不同，相貫角度不同，都會導致相貫線軌跡的不同，割炬來實現軸向轉動、軸向移動、徑向補償移動、軸剖面內擺動來實現切割，適合鋼管直徑６０－８００ｍｍ，長度１２０００ｍｍ，壁厚６－３０ｍｍ的圓管相貫線切割?！ ?/p>
被切支管保持不動，割炬沿著被切支管做Ｒ軸（旋轉軸），Ｔ軸（擺動軸），Ａ軸（縱向補償軸）三軸和環架的Ｚ軸（軸向移動）共四軸聯動。正式切割前，手動完割炬和環架的徑向運動，以調整割炬與被切管徑向的位置：在切割過程中，割炬按照設定速度繞被切管作回轉運動，別切管剖面的擺動和徑向補償運動，環架沿被切管軸向作軸向移動，其速度大小是由管壁和割炬回轉速度決定，割炬在被切管剖面的擺動角度按工藝規范切出坡口，四軸按照一定的數學關系聯動，才能切出所需空間的相貫曲面。
