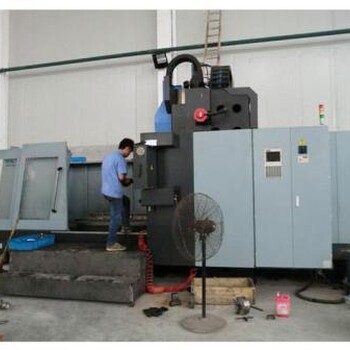

MAXCUT系列數控鉆孔鏜孔切割機是乾坤機器近年來為滿足客戶要求開發的多功能的新機型，大氣的外觀、和精益求精的制造工藝。機器穩定可靠、結構合理、剛性好、配置功能豐富，具有的性價比。它可以對鋼板實現等離子切割、火焰切割、鉆孔、攻絲、鏜孔、噴粉劃線等加工工藝，可以根據客戶不同的要求配置不同數量的等離子切割頭、火焰切割頭、鉆孔動力頭來滿足客戶不同的要求。

該機型廣泛用關于壓力容器、鍋爐制造、鋼結構制造等重型機械制造行業。



功能特點

l 特的雙數控機器控制，定位和熱切割過程由美國海寶數控系統來控制，鉆孔鏜孔等冷加工由日本三菱數控系統來完成；

l 專為鉆鏜機器設計，適應大跨距的重型高強度龍門架，線纜布局合理，具有良好的抗電磁干擾性能；

l 具有專利技術的動力頭是單為數控鉆鏜切割機設計的，可以完成鉆、鏜、攻絲等工藝，耐用度高；

l 特的鋼板自動壓緊裝置，即使加工小零件也不必?fù)?dān)心零件移動；

l 縱向和橫向定位移動都采用進口滾柱直線導軌，經久耐用，定位精度；






功能配置及技術參數



機器主要技術參數

規格型號： MAX40 MAX45 MAX50 MAX55 MAX60 MAX65 MAX70 MAX75

橫向軌距：W/mm 4000 4500 5000 5500 6000 6500 7000 7500

有效切割寬度：mm 2300 2800 3300 3800 4300 4800 5300 5800

※以上有效切割寬度是在配置1個鉆鏜動力頭和1個等離子的情況下計算出來的

有效切割長度： 縱向軌長-3000mm

驅動方式： XY真雙邊齒輪齒條同步驅動，Z軸位滾柱絲桿驅動

切割工作臺高度： 950mm（干式帶多功能工作臺）

主機外形寬度：mm 5000 5500 6000 6500 7000 7500 8000 8500

主機外形尺寸： 長3300mm、高3000mm

大空程速度： 1500m/min；機器XYZ軸加速度：200mg

主機總功率： ≈20KW(僅為主機功率，等離子功率由客戶選擇的等離子型號決定）

輸入電壓： 三相380VAC/50Hz

主機總重量：KG 4900 5080 5260 5440 5620 5800 5980 6160



鉆鏜動力頭及刀庫

主軸電機功率： AC交流伺服主軸，9.3KW

主軸高轉速： 9000rpm

刀庫型號： ISO40

刀庫刀位： 16把



機器基本配置

操作控制臺： Ｑ-Panel配置１７寸工業級液晶觸摸屏顯示器

數控系統： 德國Eckelmann ExC66多軸數控

板材套料軟件： 德國IBE

操作方向： 右操作

電氣控制柜： 立電氣控制集成電路板，IP52級

機柜空調： 機柜工業空調。

驅動伺服系統： 德國交流伺服驅動系統

減速機： 日本精密行星減速機

縱向?qū)к墸? 臺灣重型滾柱直線導軌，標配軌枕

安全保護裝置：　　　　三色警燈、操作者站臺、行程限位、總電源開關、急停開關



客戶選項

縱向?qū)к夐L度： 根據客戶需要確定導軌長度

工作臺方式： 水床工作臺，側抽風工作臺，下抽風工作臺

地梁型號： 鋼筋混凝土地梁(客戶自制），
縱向能源供給方式： 工程拖鏈，可以選擇上或下拖鏈。

特殊標記裝置： 軌跡噴粉劃線裝置，高頻沖打裝置，重力沖打裝置



等離子切割系統

等離子割炬數量： 可以配置1或2支等離子槍

等離子型號： 可以配置所有型號進口空氣等離子和精細等離子

等離子弧壓調高器： QHC250AC/Sensor THC內置弧壓調高器，Q250DC/QK-HYD外置弧壓調高器

等離子防碰撞： QK接近式防碰撞，磁性防碰撞



火焰切割系統配置

火焰割炬數量： 可以選擇多套火焰割槍和升降裝置Q250DC

自動點火裝置： 標配自動點火裝置

割炬高度控制： 可以選擇國產或者進口電容式火焰割槍自動高度控制器

燃?xì)鈿怏w種類： 丙烷或乙炔，如果是其他種類氣體應該說明。

火焰切割厚度： 單槍切割厚度6~200mm



周邊設備選項

除塵工作臺： 模塊化排煙除塵工作臺

煙塵凈化器： QKDH8T，QKDH12T，QKDH18T

主機電源穩壓器： 20KW/380VAC/HZ50

空氣三級過濾設備： 根據等離子用氣量選擇。
