產品別名 |
換熱器,散熱器,風冷卻器,液壓油冷卻器 |
面向地區 |
品牌 |
德寶田/Debaotian |
|
用途 |
散熱、降溫、液壓系統冷卻 |
傳熱方式 |
混合式換熱器 |
功率 |
38kw |
加工定制 |
是 |
溫度范圍 |
1-120℃ |
類型 |
板翅式換熱器 |
| 加工定制 | 是 | 類型 | 風冷卻器 | 品牌 | Debaotian? |
| 型號 | AH0608TL-CA | 功率 | 0.076（KW） | 溫度范圍 | ≤120°C |
| 外形尺寸 | 0.418×0.116×0.200（m） | 重量 | 7.5（kg） | 用途 | 油冷卻換熱 |
| 結構形式 | 立式 | 型號種類 | AH | 規格 | AH0608TL-CA |

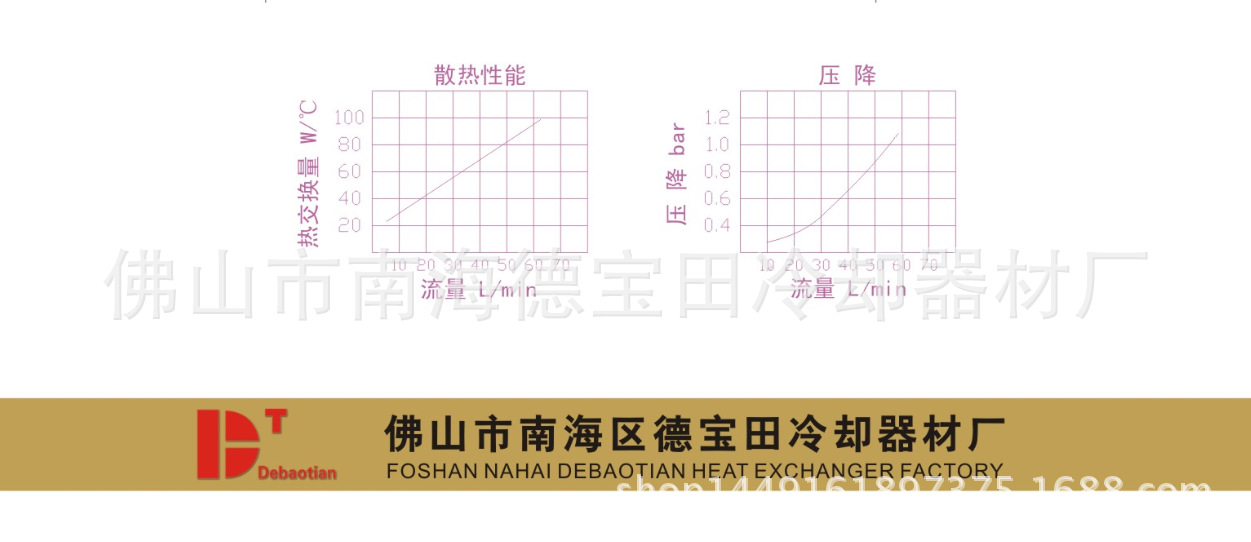

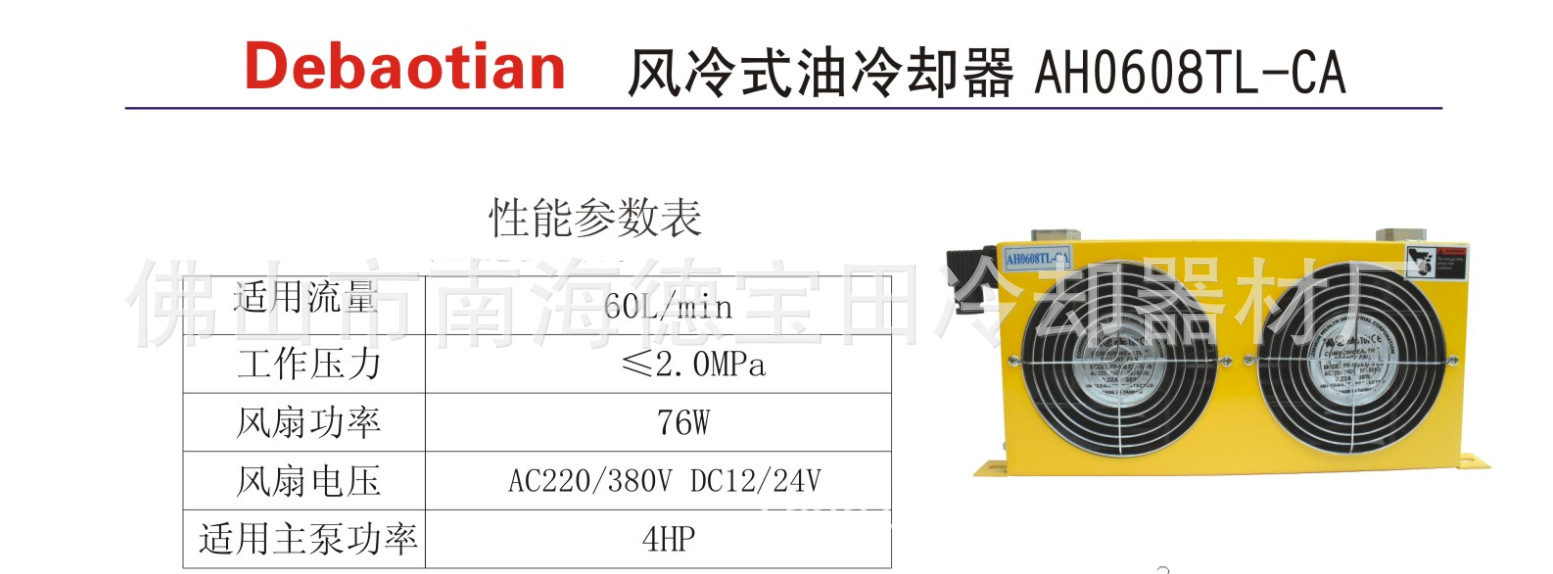

風冷卻器 AH0608TL-CA 性能參數及安裝尺寸
| Rete of flow | 適應流量 | 5-60L/min |
| working pressure | 工作壓力 | ≤2.0Mpa |
| Fan power | 風扇功率 | 76w(2850r/min) |
| Fan voltage | 風扇電壓 | AC220V/AC380V/DC12V/DC24V |
| Applicable moter power | 適用主電機功率 | 1.5-2.2KW(2-3HP) |
| Exterior cooling area | 外翅散熱面積 | 1.2m2 |

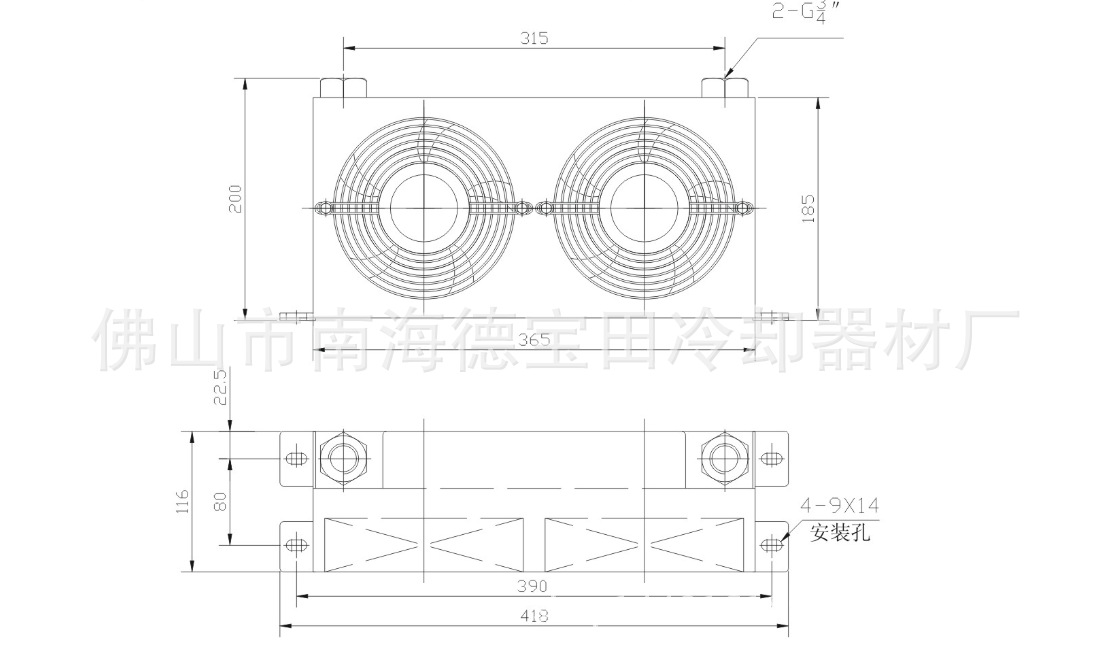

風冷卻器安裝示意圖及使用說明
技 術 要 求
A.本產品嚴格按照JB/7261標準及本圖樣設計制造。
B.芯體采用真空釬焊；其它部件接合采用氬弧焊接，要求焊縫無氣孔缺陷，焊縫外觀平直、光滑。
C.散熱翅片外觀噴銀灰色，外觀美觀；內部不能有雜物，除水份并干燥處理。
D.換熱器工作壓力設計2.0Mp,內通道水壓試驗壓力為3.0Mp,持壓20分鐘。氣密性試驗壓力1.6Mp，檢測15分鐘，均不得有任何滲漏。
E.電源電壓測試正常，電機正常運轉，不允許任何漏電，采用3C認證電機。
F.安裝外殼美觀，焊接牢固，不能有脫焊和明顯變形現象。
產 品 特 點

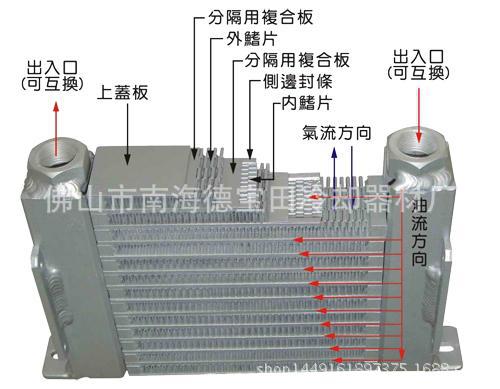

A.鋁制翅片制造，散熱面積大，換熱。
B.利用空氣做媒介，既省電又環保。
C.安裝及維護方便，不用水源和冷卻媒。
該產品散熱效果明顯，廣泛應用于數控機床、工程機械、機車液壓站等油冷卻換熱。
本公司生產的風冷卻器均采用鋁質材料制造，換熱效果更好，質量穩定
公司：佛山市南海德寶田冷卻器材廠
地址：佛山市南海區桂城海四路（B1-B4）區102號
電話：/63360390
傳真：
手機：
Q Q: 343620689
郵箱：debaotian@qq.com，343620689@qq.com
網址：http://www.debaotian.com.cn
