| ￥0.1 | ≥ 1個 |
產品別名 |
高壓線性,燈絲燈,蠟燭燈,球泡燈 |
面向地區 |
全國 |
品牌 |
亞成微 |
用途 |
LED照明 |
封裝 |
SMD |
功率 |
10w |
型號 |
SMD |
針腳數 |
940Pin |
一、主控芯片——RM9023
產品亮點
兩端口恒流芯片，無需取樣電阻，專利恒流技術；
芯片內部限定恒流電流，線路極簡，無需調試；
內部集成600V高壓MOSFET；
內置過溫調節。
產品概述
RM9023為兩端口恒流芯片，應用簡潔；
RM9023內部采用專利恒流技術；
RM9023無需取樣電阻，將成本做到；
RM9023可直接驅動高壓LED燈串，無需調試；
RM9023內部集成600V高壓MOSFET；
RM9023內置過溫調節，產品的可靠性高；
RM9023采用SOT89-3封裝，可裸片封裝。
功能特點
集成600V高壓MOSFET；
兩端口專利恒流，恒流無需其他外圍器件；
內置過溫調控功能；
多芯片并聯應用。
應用領域
LED蠟燭燈
燈絲燈
球泡燈。
典型應用
二、LED應用方案
方案：RM9023A 2W恒流燈絲燈應用方案
1.系統規格：2W/7mA
2.PCB圖
3.DEMO圖

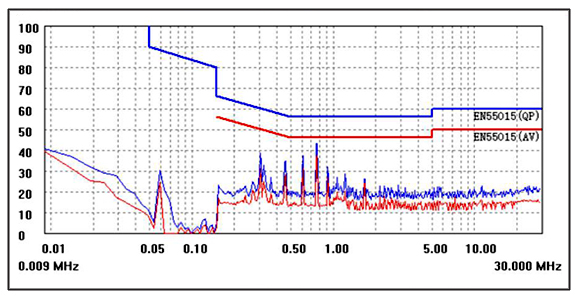

4.傳導
EMI（L）
EMI（N）

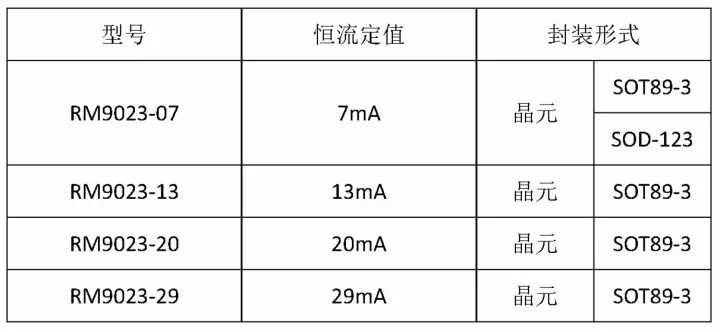

5.應用方案選型參考點

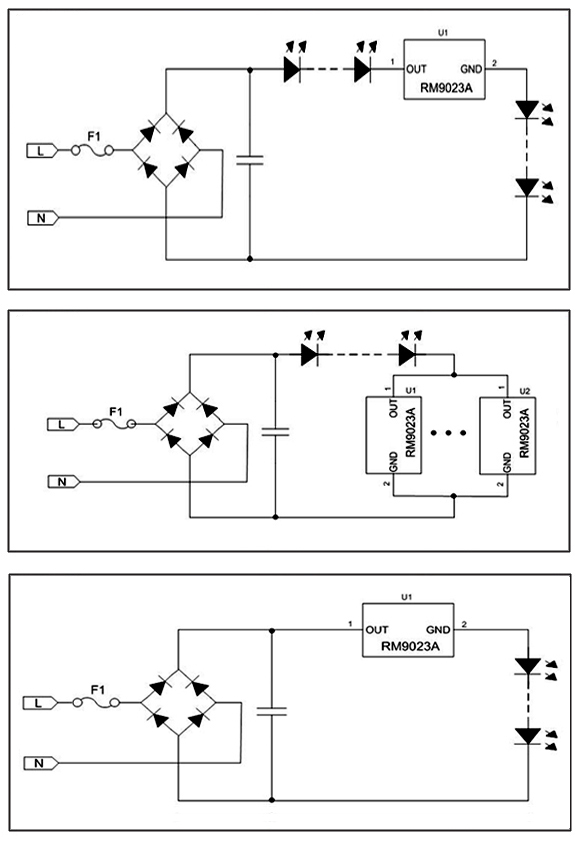

6.典型應用圖參考
歡迎來電咨詢，全程技術支持 同號
