卷揚啟閉機 卷揚式啟閉機快速卷揚式啟閉機結構型式及操作控制方式 編輯 快速卷揚式啟閉機通常是在普通卷揚式啟閉機上增設離心調速器、直流電磁鐵等設備，滿足在無交流電源情況下能快速閉門的需要，其結構型式及操作控制方式較多。 1.直流電磁液壓松閘制動器配硅整流器操作 正常啟閉時采用交流電源，直流電磁鐵由通過硅整流的交流電源供電，操作制動器。此時電動機正常接入交流電工作，電動機驅動圓柱齒輪減速器(開式傳動通常為二級，閉式傳動通常為四級) 和卷揚裝置啟閉閘門，而離心調速器由于轉速較低，不參與工作。快速下降時，直流電磁鐵直接從蓄電池室接入直流電源，操作制動器，此時電動機不通電，閘門自重及水柱、加重等豎直向下的力迫使卷揚裝置、減速器和電動機旋轉。當減速器高速軸達到一定轉速時，安裝于其上的離心調速器動作，控制閘門快速下降。在離底檻約0.3m時，主令控制器動作，自動切斷直流電源，制動器抱閘，使閘門懸掛在底檻之上。過5S后，時間繼電器動作，

卷揚啟閉機的用途1、卷揚啟閉機用途卷揚啟閉機是一種采用兩臺啟閉機中間由連接桿連接，兩根螺桿同時受力并與較寬的閘門配套使用的啟閉機產品。由于受力平衡均勻，啟動力量大，而當電源起動時，卷揚機就會同時起動啟吊工作，非常具有同步性和穩定性，可廣泛應用于排灌、水電站、水庫，環境保護、污水處理河道治理等水利工程中使用。卷揚啟閉機價格此外，我廠生產的QPQ型雙吊點卷揚啟閉機主要用于水利水電工程中啟閉平面閘門，用來關閉泄水、進水及尾水孔口，還可調節發電量、泄洪排漂、放過船只等。

目前使用的一些水庫用啟閉機沒有效的頂閘事故保護措施，即便在手電兩用啟閉機上安裝了限位開關，也只能起限位作用，在啟閉機運行過程中稍有不慎將會發生壓彎螺桿、卷揚啟閉機價格頂碎啟閉機端蓋，頂斷啟用機梁使鋼筋混凝土梁上緣開裂破壞，嚴重的會發生啟閉機臺（梁）位移、旋轉、傾復，甚至造成人員傷亡，電動啟閉機還會引起電動機過載而燒毀電機，嚴重影響工程的安全運用，威脅著操作人員的人身安全。僅對寶雞峽灌區干支渠上使用5t以上螺桿啟閉機的11座水閘進行調查，有7座閘上的啟閉機在使用過程中先后發生過頂閘事故，足以說明水庫用啟閉機容易引發頂閘事故，應采取措施加以防范

據相關介紹，圓形鑄鐵拍門方形拍門運行時阻力小，開啟角度大，閉門時撞擊力小，消除了水錘和出水時產生的漩渦；無需、手、電、氣、液控制，不要人工操作，節省大量人力物力，提高泵站運行可靠性和裝置效率，降低運行維護成本，降低泵站耗能。鑄鐵拍門的主要技術特點表現在以下三個方面：1、無需任何啟閉裝置，能自動關閉。節能型側開式拍門與懸掛式拍門相比特點是：將閥體鉸軸豎向布置，并設計了一個傾斜角度，利用門重分力作閉門的動力，不管大、中、小通徑拍門，均無需任何啟閉裝置卷揚啟閉機鑄鐵拍門安全穩定，節能。節能型側開式拍門運行時阻力小，開啟角度大，閉門時撞擊力小，消除了水錘和出水時產生的漩渦；無需、手、電、氣、液控制，不要人工操作，節省大量人力物力，提高泵站運行可靠性和裝置效率，降低運行維護成本，降低泵站耗能。在實際運行中經國家水利部檢測測試中心測試，節能型側開式拍門比懸掛式拍門節約電能22.5﹪格柵清污機主要由驅動機構、機架總成、傳動鏈、齒耙組、柵條、底部攔柵等部位組成，而減速機驅動鏈輪使鏈耙牽引鏈間的齒耙隨同運行。然而，由于每個齒耙都插入柵條中，不僅能有效的將攔截的污物耙送到機架上部極限位置，而且齒耙在鏈條回轉換向的過程中，污物靠自重卸入下一程序設備并用特制的清污機構清理干凈。卷揚啟閉機價格此外，它也是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，并按一定的排列次序裝在耙齒軸上形成封閉式耙齒鏈，其下部裝在進水渠水中，而當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整個工作狀態連續進行。格柵清污機安裝方法：1、設備可直接安裝在預制的鋼筋混凝土溝渠中。2、格柵整機除動格柵片外，一般不需要在現場進行組裝。3、設備安裝就位后，當機架與溝渠內兩側存在較大間隙時，可考慮用薄型塑料板加以封閉，以免影響攔污效果。4、放置格柵的溝渠在施工中，要求渠壁盡量平整垂直，渠底面應保持水平平整。5、渠壁頂邊應按格柵安裝基礎圖的要求預埋20。

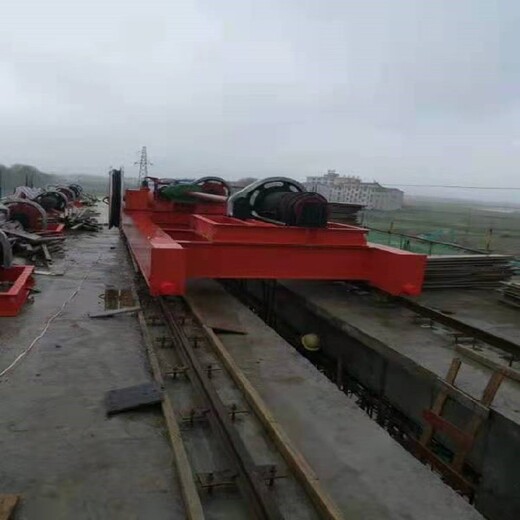

固定卷揚式啟閉機是欣固水利機械廠主導產品之一，適用于各種水利工程閘門的啟閉作用，平原山區有無電源均可使用，該產品主要由電動機、聯軸器、傳動軸、減速器、交流制動器、開式齒輪、卷筒部分、滑輪系列部分、電器控制箱、負荷控制器、手搖器及機架組成。結構緊湊，承載能力大，運行平穩可靠，安裝維修方便，設計合理。該產品隨著吊距的增大，可設置三體型式或傳動軸支座。該產品工作原理：該機采用YZ系列電動機，當啟閉機工作時，電動機須逆運轉力，通過聯軸器的傳遞，使鋼絲繩在螺旋槽內收進或放出，使閘門得以升降，達到啟閉的效果，交流制動器，可使閘門停留在任何所需的位置，漏電自動器，欣固當電路出現漏電故障時，可自動漏電，從而對啟閉機得到保護，故障排除后即正常運轉。 卷揚式啟閉機的機架是各部件的墊板(如軸承座、電動機座、減速器座、制動器座等)應進行加工，各加工面之間相對高度誤差應不大于1.0mm。翼板和腹板焊接后的允許偏差應符合附錄A的規定。焊后消除應力處理可采用退火、振動時效等方法。振動時效工藝參數選擇和評價應符合JB/T10375和JB/T5926的規定。鋼絲繩應符合GB/T8918的有關規定。鋼絲繩出廠、運輸、存放時應卷成盤形，表面涂油，兩端扎緊并帶有標簽，注明訂貨號及規格，無標注的鋼絲繩不得使用。鋼絲繩禁止接長使用。

卷揚機使用時的注意事項：

1、卷筒上的鋼絲繩應排列整齊，如發現重疊和斜繞時，應停機重新排列。嚴禁在轉動中用手、腳拉踩鋼絲繩。鋼絲繩不許完全放出，***少應保留三圈。

2、鋼絲繩不許打結、扭繞，在一個節距內斷線超過10%時，應予更換。

3、作業中，任何人不得跨越鋼絲繩，物體（物件）提升后，操作人員不得離開卷揚機。休息時物件或吊籠應降至地面。

4、作業中，司機、信號員要同吊起物保持良好的可見度，司機與信號員應密切配合，服從信號統一指揮。

5、作業中如遇停電情況，應切斷電源，將提升物降至地面。

6、工作中要聽從指揮人員的信號，信號不明或可能引起事故時應暫停操作，待弄清情況后方可繼續作業。

7、作業中突然停電，應立即拉開閘刀，將運送物放下。

8、作業完畢、應將料盤落地、關鎖電。
