電流探頭校準操作步驟及校準結果
（1）在PC上插入USB—GPIB接口卡，在PC中裝入SoftplotV6．0采圖軟件，連接Pc與網絡分析儀；
（2）連接網絡分析儀與校準電流探頭需用的電纜及轉接頭，根據探頭校準的頻率范圍對網絡分析儀進行直通校準；
（3）連接網絡分析儀源輸出端到校準架的輸入端，校準架輸出端接匹配負載，電流探頭輸出接網絡分析儀的輸入（接收端），測試出S：。曲線；
（4）用采圖軟件將S，曲線采到PC中；
（5）用列表法列出構成S，曲線的201個數據點；
（6）將201個數據復制到PC中的Excel表中，將數據取值并用該值減去34（修正系數）；
（7）將修正后Excel表中的數據復制到采圖軟件的數據表格中，畫出修正過后的曲線，該曲線即為傳輸導納一頻率曲線；
（8）將傳輸導納曲線復制到PC的畫圖板，用u盤考出或用打印機打出供EMI測試人員使用時查表。

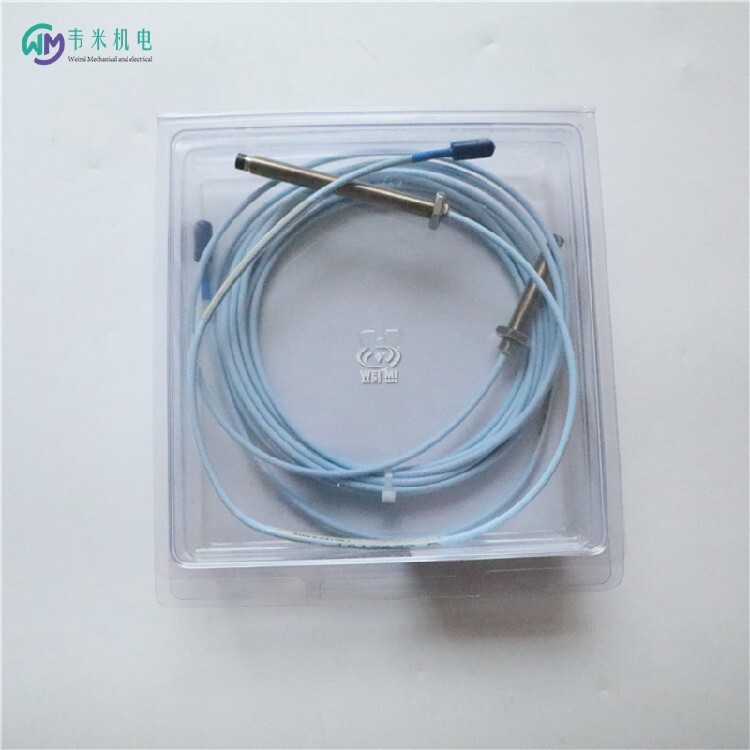

330851-02-000-070-10-01-05
330881-16-00-080-03-02
330881-16-00-150-03-02
330881-16-04-050-00-02
330881-16-05-080-06-02
330881-28-00-125-00-02

電纜中間接頭和終端頭通常在敷設現場由安裝人員現場完成，稍不注意就容易出現紕漏。電纜附件故障占電纜線路故障的主要部分，其宏觀主要表現為復合界面放電和附件材質老化。電纜附件故障往往是由于制作工藝不精，人員思想麻痹大意，在制作過程中，使附件內部出現氣泡、水分、雜質等缺陷，導致局部放電而引起絕緣擊穿，主要體現在：
（1）電纜中間接頭、終端頭制作質量不高
（a）剝離外半導層時，損傷下層絕緣或絕緣表面有半道微粒、灰塵等雜質，或者半導電層去除距離短，爬電距離不夠，在試驗或投入運行后，其中雜質在強大的電場作用下發生游離，產生電樹枝。
（b）制作過程中，金屬連接管壓接質量不良，使接頭接觸電阻過大而發熱，或熱收縮過度等造成絕緣碳化，從而使絕緣層老化擊穿，導致電纜接地或相間短路故障，同時有可能傷及附近的其它電纜。
（c）電纜接頭工藝不標準，密封不規范，使絕緣內部受到潮氣、水分的侵入，引起中間接頭絕緣受潮劣化。嚴重情況下，電纜主絕緣內部大面積進水，導致主絕緣整體受潮絕緣降低，終發生電纜擊穿故障。
（d）導體連接管處理工藝不良。導體連接管壓接模具選用不合理，棱角打磨不平整，特別是在壓接模具邊緣處，局部有尖角、毛刺、突起，極易造成該部位電場不均勻，運行中產生局部放電，使絕緣老化，絕緣性能下降，發生擊穿故障。
（e）安裝尺寸錯誤，應力管安裝位置太偏下或應力錐未有效與半道層斷口搭接，造成電纜半導電斷口部位應力沒有可靠疏散，在試驗或長期運行中，斷口部位產生嚴重電暈放電，導致過熱使絕緣降低，終導致?lián)舸?br /> （f）電纜金屬屏蔽層接地線連接不可靠，不滿足接地電阻要求，造成接地電阻過大。當電纜受到過電壓時，金屬屏蔽層會產生較高的感應過電壓，進而引起絕緣部分的老化擊穿。
（2）電纜在運行過程中因負荷的變化、環境因素的變化而熱脹冷縮，特別是熱縮型附件不能夠隨彈性變形而喪失密封作用，在附件與電纜絕緣層之間形成呼吸效應，將大氣中的水分和潮氣帶入附件中，引發電纜附件內部短路故障。冷縮附件質量不高，收縮力降低或在需要可靠密封部位密封存在缺陷，都會導致外部水分侵入，終導致電纜故障。
（3）制作電纜頭時因環境潮氣、濕度偏大，沒有采取可靠除濕驅潮措施，電纜絕緣局部受潮，絕緣性能下降，在運行中發展成貫穿性通道，導致電纜擊穿事故。
330130-070-01-CN
330130-075-00-00
330130-080-00-00
330130-080-00-CN
330130-080-01-00
330130-080-01-CN

防止電纜故障采取措施
針對絕緣、附件和外護層故障原因分析可以看出，電纜線路工程是一個系統工程，只有從設計、施工、運行維護等方面對其全過程管理，才能大限度其安全運行。
（1）從設計之初，對電纜使用的接地系統有充分認識，選擇符合其電壓等級的電纜，避免電纜在長期過電壓情況下工作。外護層選擇應符合使用環境、使用年限的要求，同時電纜護層保護器的選擇應滿足相對地接地時，保護器可靠通過接地電流而不損壞原則。
（2）電纜路徑選擇，應避免電纜受過熱、腐蝕、外力損傷等外部環境影響，同時也避免電纜敷設過于集中，造成熱量不能及時擴散，而引起過熱的內部因素影響。此外，雙回路供電的電纜路徑不建議敷設在同一路徑的管道內，防止同時受損，造成大面積停電事故。
（3）加強電纜和電纜附件選型、廠家監造、到貨驗收等工作，確保電纜和電纜附件質量水平。在現場驗貨時，應有生產廠家、施工方、監理方和項目主管部門等多方在場，按照裝箱清單逐一點驗，對發現問題及時記錄并提出整改建議，經多方簽字認可。對容易受潮部件，檢驗完畢后，應及時進行密封處理，防止受潮影響正常使用。
（4）加強人員培訓工作，對纜頭制作人員進行必要的業務資質與技術評定，持證上崗。對在保質期內因制作原因連續發生兩次故障的，取消其纜頭制作資格，待重新培訓考核合格后，方可重新上崗。
（5）加強電纜工程各個環節的隱蔽工程和中間環節驗收，嚴把質量驗收關，對土建、電氣等工程驗收中發現缺陷、隱患要整改，并做好各項記錄，必要時留有照片、影視等資料。
（6）運用外護套環流在線監測技術、在線光纖測溫技術、在線局部放電檢測技術等在線監測技術，加強電纜的實時在線運行監視，提前發現隱性缺陷，避免造成停電事故發生。
330130-080-02-CN
330130-080-03-00
330130-080-12-CN
330130-080-13-00
330130-085-00-00
330130-085-00-CN
