名稱：平板式可控硅的制作方法
技術領域：

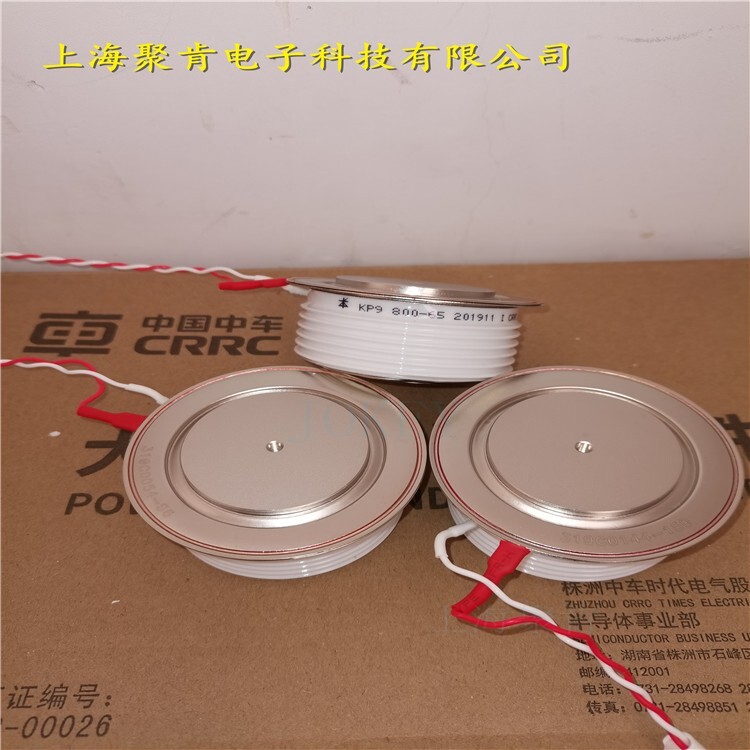

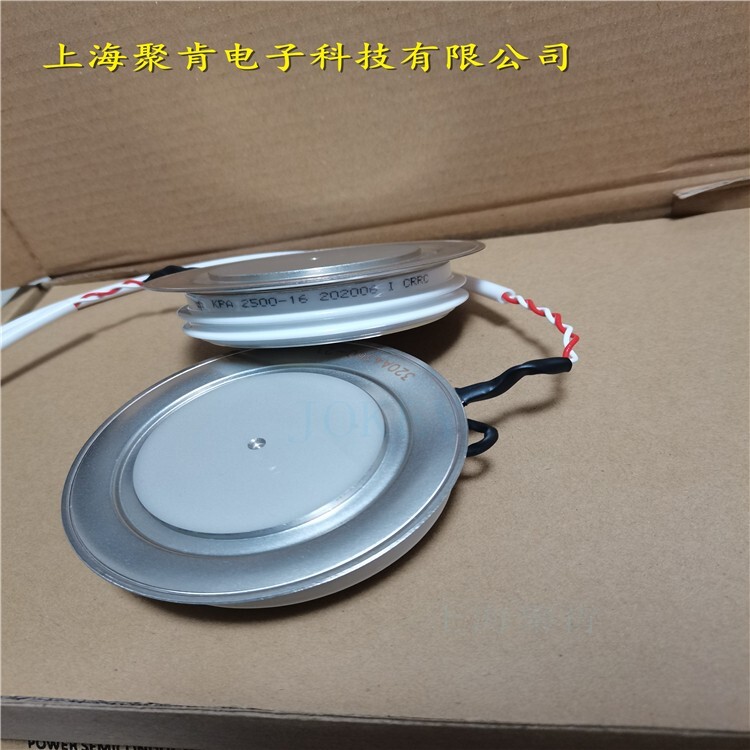

本實用新型涉及一種平板式可控硅。
背景技術：
可控硅又稱晶間管，晶間管整流器具有耐壓高、容量大、、控制特性好、體積小、壽命長等諸多優點，發展迅猛。在世紀應用中，大功率晶間管整流裝置一般采用平板式可控硅，其特點是可作雙面冷卻。目前大功率平板式可控硅的封裝普遍采用陶瓷外殼的封裝結構形式，雖然陶瓷材料能夠絕緣、耐熱，但因?yàn)樘沾晒に囈姿?、雜質難控制等特點，其加工要求非常高，且封裝時需要經過焊接在內的多道工序，工藝復雜，成本高，封裝后良率偏低，返工需破壞性地拆封。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

晶閘管特點“一觸即發”。但是，如果陽極或控制極外加的是反向電壓，晶閘管就不能導通?？刂茦O的作用是通過外加正向觸發脈沖使晶閘管導通，卻不能使它關斷。那么，用什么方法才能使導通的晶閘管關斷呢?使導通的晶閘管關斷，可以斷開陽極電源(圖3中的開關S)或使陽極電流小于維持導通的小值(稱為維持電流)。如果晶閘管陽極和陰極之間外加的是交流電壓或脈動直流電壓，那么，在電壓過零時，晶閘管會自行關斷。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

可控硅的作用 ：
可控硅是可控硅整流元件的簡稱，是一種具有三個PN 結的四層結構的大功率半導體器件。實際上，可控硅的功用不僅是整流，它還可以用作無觸點開關以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電，等等?？煽毓韬推渌雽?dǎo)體器件一樣，其有體積小、、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。

可控硅的特性：常用的有阻容移相橋觸發電路、單結晶體管觸發電路、晶體三極管觸發電路、利用小晶閘管觸發大晶閘管的觸發電路，等等；
可控硅的主要參數有：
1、 額定通態平均電流在一定條件下，陽極---陰極間可以連續通過的50赫茲正弦半波電流的平均值；
2、 正向阻斷峰值電壓：在控制極開路未加觸發信號，陽極正向電壓還未超過導能電壓時，可以重復加在可控硅兩端的正向峰值電壓?？煽毓璩惺艿恼螂妷悍逯担荒艹^(guò)手冊給出的這個參數值；
3、 反向阻斷峰值電壓：當可控硅加反向電壓，處于反向關斷狀態時，可以重復加在可控硅兩端的反向峰值電壓。使用時，不能超過手冊給出的這個參數值；
4、 觸發電壓在規定的環境溫度下，陽極---陰極間加有一定電壓時，可控硅從關斷狀態轉為導通狀態所需要的小控制極電流和電壓；
5、 維持電流：在規定溫度下，控制極斷路，維持可控硅導通所必需的小陽極正向電流。許多新型可控硅元件相繼問世，如適于高頻應用的快速可控硅，可以用正或負的觸發信號控制兩個方向?qū)ǖ碾p向可控硅，可以用正觸發信號使其導通，用負觸發信號使其關斷的可控硅等等。

可控硅又叫晶閘管。自從20世紀50年代問世以來已經發展成了一個大的家族，它的主要成員有單向晶閘管、雙向晶閘管、光控晶閘管、逆導晶閘管、可關斷晶閘管、快速晶閘管，等等。今天大家使用的是單向晶閘管，也就是人們常說的普通晶閘管，它是由四層半導體材料組成的，有三個PN結，對外有三個電極：層P型半導體引出的電極叫陽極A，第三層P型半導體引出的電極叫控制極G，第四層N型半導體引出的電極叫陰極K。從晶閘管的電路符號可以看到，它和二極管一樣是一種單方向?qū)щ姷钠骷?，關鍵是多了一個控制極G，這就使它具有與二極管完全不同的工作特性。

晶閘管導通的條件：
1、晶閘管陽與陰間接正向電壓；
2、控制與陰之間也接正向電壓(實際工作中,控制加正觸發脈沖信號)；
晶閘管導通后，控制便失去作用。依靠正反饋，晶閘管仍可維持導通狀態。
關斷晶閘管的方法：將陽電壓降低到足夠小或加瞬間方向陽電壓、將陽瞬間開路。
晶閘管的過電流保護：
1、過電流：當流過晶閘管的電流有效值超過它的額定通態平 均電流的有效值時，稱為過電流；
2、原因：負載過重，輸出回路短路等；
3、過電流保護：當發生過電流時，能迅速將電流切斷，以防晶閘管損壞；
4、措施：靈敏過電流繼電器保護、快速熔斷器保護等；
5、快速熔斷器 。
